Kompaktowy i lekki żyroskop z włókna optycznego do podkładki optoelektronicznej VG910

Nazwa marki:	FIREPOWER
Numer modelu:	MFOG-091

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zakres:

±240°/s

Stabilność bez odchylenia (10s, 1σ):

≤0.8 °/h

Powtarzalność bez stronniczości (1σ):

≤0.8 °/h

kątowy przypadkowy spacer:

≤ 0,02 °/h

Współczynnik skali:

47 ± 5 mV/°/s

Wymiar:

82 mm × 82 mm × 19,5 mm (bez wtyczki).

przyśpieszenie:

≥70g

Przepustowość 3 dB:

≥1000 Hz

Podkreślić:

Kompaktowy żyroskop światłowodowy

Optoelektroniczny pod Gyroskop światłowodowy

Gyroskop światłowodowy o niskiej masie ciała

Opis produktu

Kompaktowy i lekki żyroskop światłowodowy do głowicy optoelektronicznej VG910

Opis produktu

MFOG-910Mikro-nano żyroskop światłowodowy (zwany dalej tym produktem) jest czujnikiem prędkości kątowej integrującym optykę, mechanikę i elektronikę. Opiera się na efekcie Sagnaca, integruje różnorodne mikro-nano urządzenia światłowodowe i realizuje proces detekcji poprzez wykrywanie, przetwarzanie i sprzężenie zwrotne różnicy faz generowanej przez dwie wiązki światła propagujące się w przeciwnych kierunkach.

Produkt ten składa się głównie z elementów ścieżki optycznej, elementów obwodu i elementów konstrukcyjnych. Charakteryzuje się prostą konstrukcją, brakiem ruchomych części, brakiem części zużywających się, szybkim uruchamianiem, małymi rozmiarami, niewielką wagą i tak dalej. Może być stosowany do kontroli postawy i pomiaru nośnika.

Skład

A) zespół ścieżki optycznej;

B) płytka obwodu sygnału detekcji i sterowania;

C) szkielet pierścienia światłowodowego, obudowa i inne części konstrukcyjne

Parametry produktu

Numer seryjny	Projekt	Wskaźniki wydajności
1	Zakres (°/s)	±240
2	Współczynnik skali (mV/ ^o/s)	47±5
3	Nieliniowość współczynnika skali (ppm)	≤1000
4	Stabilność błędu zerowego (10s, 1σ, ^o/H)	≤0.8
5	Powtarzalność błędu zerowego (1σ, ^o/H)	≤0.8
6	Szerokość pasma 3dB (Hz)	≥1000
7	Błąd losowy ( ^o/√ H)	≤0.02
8	Zasilanie (V)	5+0.25 +12
9	Pobór mocy (W)	≤1.5
10	Uderzenie (g)	≥1500
11	Przyspieszenie (g)	≥70
12	Żywotność (lata) (ocena obliczeniowa)	≥15
13	MTBF (Ocena obliczeniowa)	≥100000

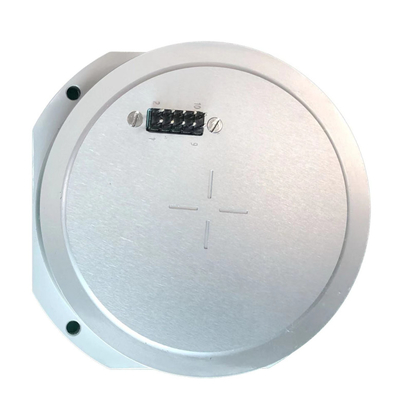

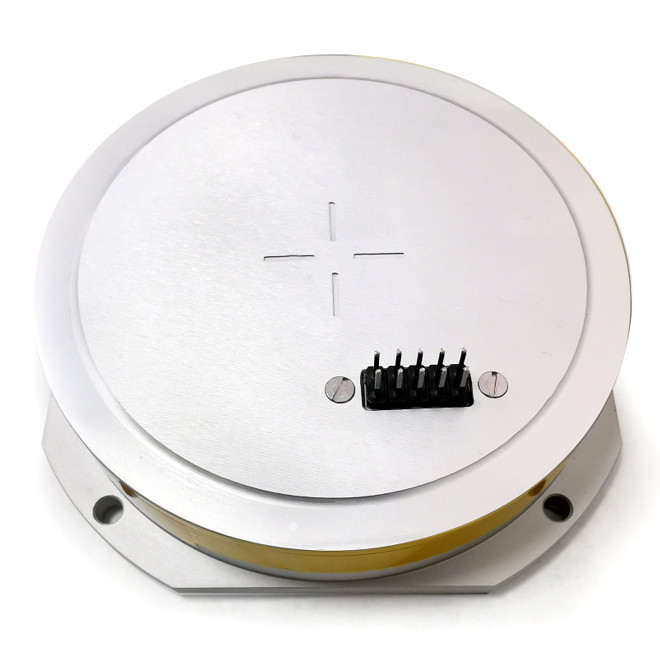

Rysunek poglądowy

Kompaktowy i lekki żyroskop z włókna optycznego do podkładki optoelektronicznej VG910 0
