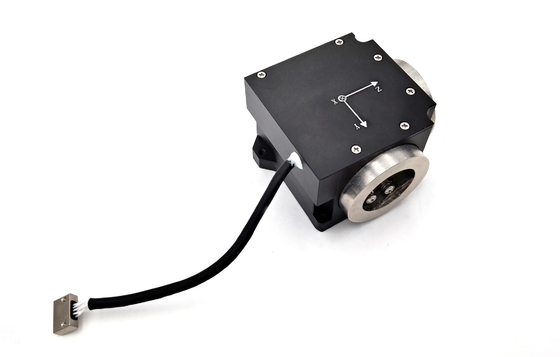

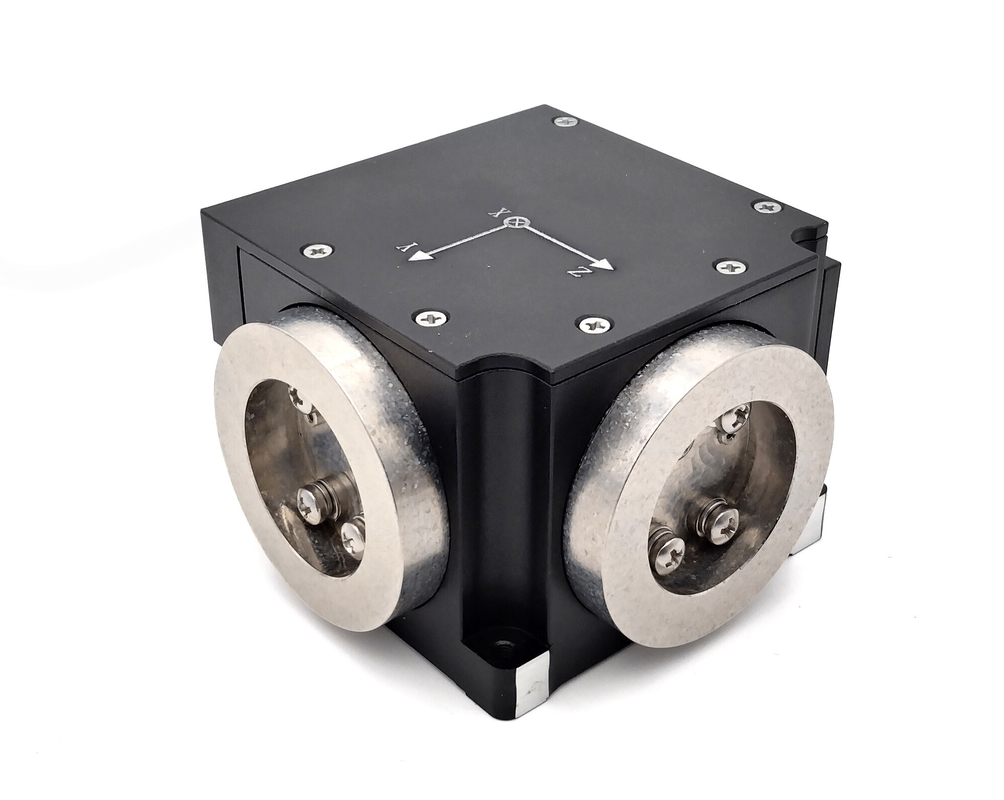

Cyfrowe śluzowe trzyosiowe zintegrowane żyroskopy światłowodowe do nawigacji UGV

Nazwa marki:	FIREPOWER
Numer modelu:	HG4930C
MOQ:	1
Cena £:	7000$
Warunki płatności:	L/C, T/T, Western Union
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Skala:

±500°/s

Stabilność zerowego obciążenia:

0,3°/godz.

Powtarzalność zerowa:

0,3°/godz.

Nieliniowość współczynnika skali:

≤50ppm

Pasmo:

≥200 Hz

Zerowa czułość na stronniczość:

≤0,07°/h/Gs

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

UGV Nawigacja Gyro światłowodowa

Trójosiowe żyroskopy światłowodowe

Żyroskop z optycznym włóknem w pętli zamkniętej

Opis produktu

Opis produktu

TG-40Mjest czujnikiem inercyjnym prędkości kątowej opartym na optycznym efekcie Sagnaca, który służy do pomiaru prędkości kątowej nośnika wzdłuż czułej osi produktu.Jednostką czujnika prędkości kątowej produktu jest pierścień światłowodowy, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, a w międzyczasie sygnał napięcia przekształcony z sygnału różnicy ścieżki optycznej jest poddawany sprzężeniu zwrotnemu i kontroli w zamkniętej pętli, tak aby modulacja i demodulacja sygnału została zrealizowana,a cel wykrywania sygnału prędkości kątowej z wysoką precyzją został osiągnięty.Składa się z optycznej jednostki wykrywającej prędkość kątową i jednostki wykrywającej sygnał, dostarczającej informacji o wzroście kątowym i informacji o temperaturze wewnętrznej.są przede wszystkim odpowiednie do zastosowań takich jak średnio i wysokiej precyzji systemy nawigacji bezwładnościowej, systemy pozycjonowania i orientacji, serwo stabilizacji itp.

Skład

a) Część skrzyni składa się z źródła światła z włókna dopingowanego erbium, obwodu wykrywania i sterowania sygnałem, sprzęgacza włókien i detektora fotoelektrycznego;

b) Część głowicy czujnika składa się z cewki światłowodowej i przewodnika fal w postaci Y;

Wygląd i wymiary instalacji

(a)Ogólne wymiary

Wymiar całkowity (mm):71.5 mm ± 0,1 mm * 71,5 mm ± 0,1 mm * 45,0 mm ± 0,1 mm (L * W * H, włącznie z głowicą licznika);

(b)Wymiary instalacji

Wymiar instalacji (mm):58.5 mm ± 0,1 mm * 53,0 mm ± 0,1 mm * 52,5 mm ± 0,1 mm * 44,5 mm ± 0,1 mm; pozycja otworu 4 * Φ3.5

Waga

Całkowita masa produktu 370 g±10 g.

Parametry techniczne

Numer seryjny	Element badawczy	Jednostka	Wymogi techniczne
1	Zacznij.- Do góry. czas	s	3
2	Stabilność zerowej stronniczości (10 s wygładzania)	(°) /h	≤ 0.3
3	Powtórzalność bez uprzedzeń	(°) /h	≤ 0.3
4	Współczynnik losowego spaceru	(o) /h1/2	≤ 0.01
5	Wskaźnik skali nie-liniowość	ppm	≤ 50
6	Powtarzalność współczynnika skali	ppm	≤ 50
7	Temperatura pracy	°C	-45~+70
8	Temperatura przechowywania	°C	-55~+80
9	Zakres dynamiczny	(°) /s	± 500
10	Napięcie zasilania	V	+5V
11	zużycie energii w stanie stacjonarnym (temperatura pełna)	W	≤ 8

Rysunek
