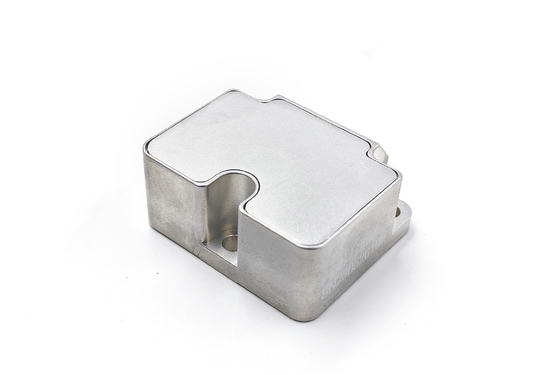

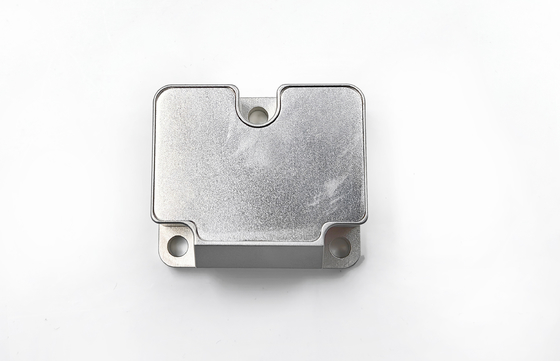

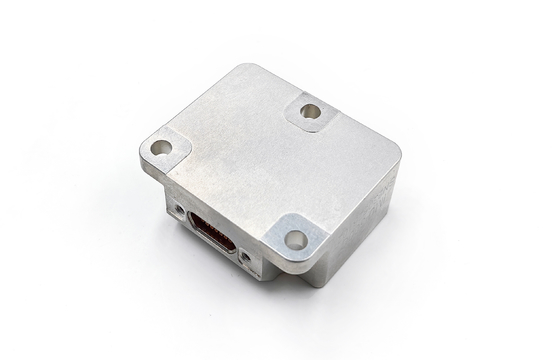

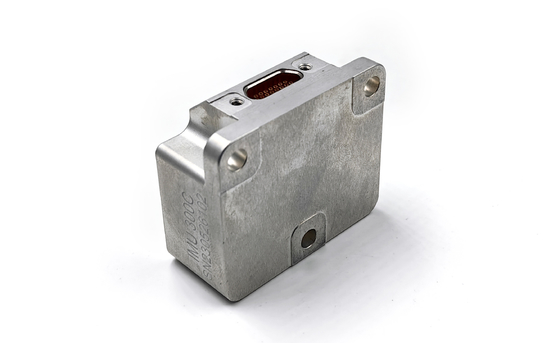

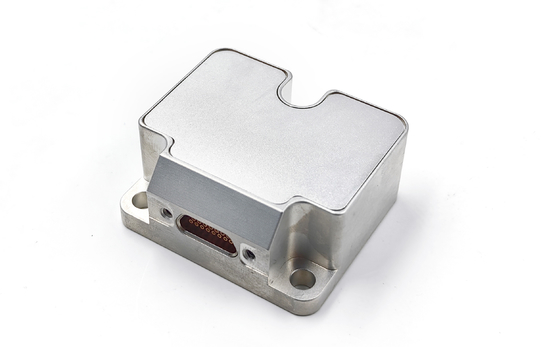

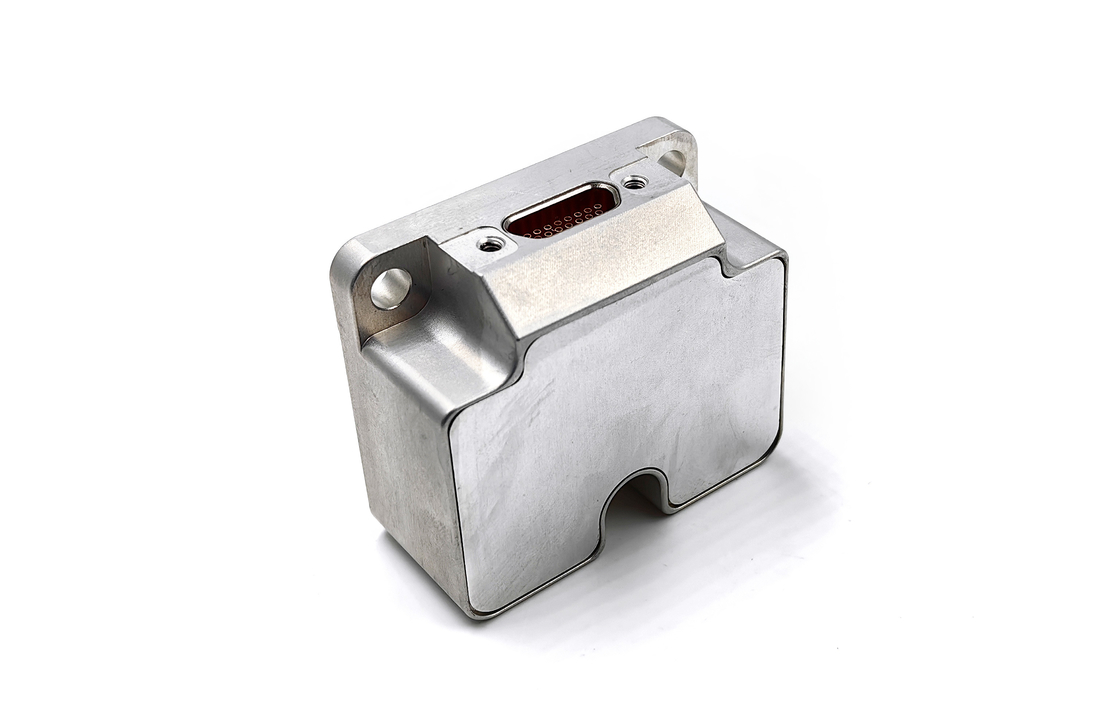

Jednostka pomiarowa inercji taktycznej o wbudowanym akcelerometrze 3-osiowym i gyroskopie

Jednostka pomiarowa inercji taktycznej o wbudowanym akcelerometrze 3-osiowym i gyroskopie

Nazwa marki:	Firepower
Numer modelu:	IMU6-1
MOQ:	1
Cena £:	3000$
Warunki płatności:	L/C, T/T, Western Union
Zdolność do zaopatrzenia:	500/month

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

CHINA

Orzecznictwo:

Skala:

±400°/s

Stabilność uprzedzeń:

0,3°/godz.

kątowy przypadkowy spacer:

0,15°/√h

Powtarzalność stronniczości (1σ):

1°/godz

Nieliniowość współczynnika skali (1σ):

150ppm

Zakres akcelerometru:

±10g

Akcelerometr stabilność uprzedzeń:

0,02 mg

Waga:

55 ± 5 g

Szczegóły pakowania:

gąbka + pudełko

Supply Ability:

500/month

Podkreślić:

Jednostka pomiarowa inercji giroskopu

Jednostka pomiarowa inercji akcelerometru 3 osi

Jednostka pomiaru inercji stopnia taktycznego

Opis produktu

Opis produktu

W sprawieIMU6jednostka pomiarowa inercyjna składa się z trójosiowego giroskopu, trójosiowego akcelerometru, trójosiowego kąta nachylenia (bez tego czujnika domyślnie), czujnika temperatury, płyty przetwarzania sygnału,struktura i niezbędne oprogramowanie, i jest używany do pomiaru trzyosiowej prędkości kątowej, trzyosiowego przyspieszenia i trzyosiowego kąta nachylenia nośnika.Akcelerometr i dane nachylenia po rekompensatach błędów (w tym rekompensatach temperatury), kompensowanie kąta niezgodności instalacji, kompensowanie nieliniowe itp.) poprzez port seryjny RS-422 zgodnie z uzgodnionym protokołem komunikacyjnym.

Parametry produktu

GYroskopWskaźnik techniczny

Parametry	Jednostka	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Zakres pomiarowy (przystosowany)	°/s	± 400	± 400	± 400	±2000
Stabilność stronniczości w trakcie przebiegu ((@ rozbieżność Allana)	°/h	0.3	0.1	0. 05	1
Stabilność stronniczości @10s (10s gładkość, 1σ, temperatura pokojowa)	°/h	3	1	0.5	6
Stabilność biasu w pełnej temperaturze	°/h	10	3	2	18
Przypadkowe chodzenie kątowe	°/√h	0.15	0.1	0.02	0.3
Bias powtarzalność (1σ)	°/h	1	0.5	0.3	2
Bijako wrażliwość przyspieszenia	°/h/g	1	1	1	2
Wskaźnik skalowy Nieliniowość ((1σ)	ppm	150	150	150	300
Powtarzalność współczynnika skali (1σ)	ppm	20	20	20	100
Nieprawidłowe ustawienie	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB szerokości pasma	Hz	250	200	150	250

Akcelerometr Wskaźnik techniczny

Parametry	Jednostka	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Zakres pomiarowy (przystosowany)	g	± 10	± 30		±50		± 80
Stabilność stronniczości w trakcie pracy (różnica Allan @ 25 oC)	mg	0.02	0.05		0.1		0.2
Stabilność stronniczości @10s	mg	0.05	0.2		0.5		1
Stabilność biasu w pełnej temperaturze	mg	1	3		5		15
Przypadkowe chodzenie kątowe	m/s/√h	0.001	0.002		0.005		0.01
Bias powtarzalność ((1σ)	mg	0.1	0.5		1		2
Powtarzalność współczynnika skali (1σ)	ppm	200	200			200		200
Wskaźnik skalowy Nieliniowość ((1σ)	ppm	50		100		200		300
Nieprawidłowe ustawienie	°	± 0.05		± 0.05		± 0.05		± 0.05
3 dB szerokości pasma	Hz	100		100		100		100

Wskaźnik techniczny nachylenia

Parametry	Jednostka	IMU6-1y-x
Zakres pomiarowy	g	± 1.7
Stabilność zerowej stronniczości (1s wygładzania)	mg	0.5
Nieliniowość współczynnika skali	ppm	500

Właściwości elektryczne

Parametry	Jednostka	IMU6-1y
napięcie	V	+5±0.5
Prąd wyjściowy	mA	< 400
Zużycie energii w stanie stacjonarnym	W	< 1.2
Ripple	mV	100

Dostosowanie do środowiska

Parametry	Jednostka	IMU6-1y-x
Temperatura pracy	oC	-45~85
Temperatura przechowywania	oC	-55~105

Pozostałe

Parametry	Jednostka	IMU6-1y-x
Waga	g	55±5
Czas rozpoczęcia	s	1

Rysunek
