Antynterferencyjny trójosiowy zintegrowany czujnik FOG z kompaktową strukturą

Nazwa marki:	Firepower
Numer modelu:	3OG-100
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/month

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.006°/h (10s smoothing)

Random walk coefficient:

≤0.0002°/√h

Bandwidth:

≥200Hz

Resolution:

≤0.002°/h

Zero bias repeatability:

≤0.002°/h

Scale factor asymmetry:

≤2ppm

Threshold:

≤0.002°/h

Working temperature:

-45~+70℃

Storage temperature:

-55~+80℃

Packaging Details:

sponge and carton

Supply Ability:

500/month

Podkreślić:

Trójosiowy zintegrowany czujnik FOG

Czujnik FOG przeciwdziałający zakłóceniom

Kompaktowy czujnik struktury FOG

Opis produktu

1. Przegląd produktu
3-osiowy zintegrowany żyroskop światłowodowy (FOG, Fiber Optic Gyroscope) to wysokoprecyzyjny czujnik prędkości kątowej oparty na zasadzie zakłóceń optycznych.Wykrywa prędkość kątową poprzez pomiar efektu Sagnaca generowanego podczas rozprzestrzeniania się światła wzdłuż pierścienia włókna optycznego i wytwarza precyzyjne informacje o nastawieniuW porównaniu z tradycyjnymi żyroskopami mechanicznymi, FOG ma zalety beztargowości, długotrwałej eksploatacji, wysokiej precyzji i odporności na wstrząsy.co czyni go podstawowym elementem nowoczesnych systemów nawigacji inercjalnej i pomiaru postawy.
Zintegrowana konstrukcja trójosiowa oznacza, że giroskop może jednocześnie mierzyć prędkość kątową w kierunku X, Y i Z,uproszczenie integracji systemu i poprawa dokładności pomiarów nastawienia, który jest szeroko stosowany w przemyśle lotniczym, nawigacji, robotyce, pomiarach precyzyjnych i innych dziedzinach.

2Struktura Skład

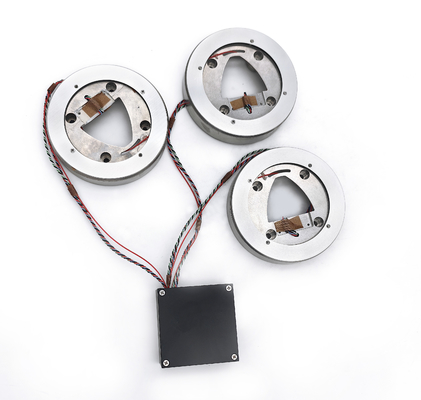

Czujnik rdzenia żyroskopu światłowodowego jest podstawowym elementem żyroskopu światłowodowego, odpowiedzialnym za pomiar prędkości kątowej na podstawie efektu Sagnaca;Modulacja modułu przetwarzania sygnału i sterowania, demoduluje, wzmacnia i cyfryzuje sygnały optyczne i wytwarza wysokiej precyzji dane prędkości kątowej.

3. Parametry

Numer seryjny	Element badawczy	Jednostka	Wymogi techniczne
1	Czas uruchomienia	s	3
2	Pozycja zerowa	(°) /h	≤ 0.3
3	Stabilność zerowa stronniczości w temperaturze pokojowej (temperatura stała)	(°) /h	≤ 0,006 (10s wygładzania) ≤ 0,002 (100s wygładzania)
4	Stabilność zerowa przy zmianie temperatury (1 °C/min zmienna temperatura, 100 s gładkość)	(°) /h	≤ 0.008
5	Powtórzalność bez uprzedzeń	(°) /h	≤ 0.002
6	Zerowa wrażliwość na stronniczość	(°) /h/g	≤ 0.003
7	Współczynnik losowego spaceru	(o) /h1/2	≤ 0.0002
8	Nieliniowość współczynnika skali	ppm	≤ 5
9	Asymetria współczynnika skali	ppm	≤ 2
10	Powtarzalność współczynnika skali	ppm	≤ 5
11	Próg	(°) /h	≤ 0.002
12	Rozstrzygnięcie	(°) /h	≤ 0.002
13	Przepustowość	Hz	≥ 200
14	Temperatura pracy	°C	-45+70
15	Temperatura przechowywania	°C	-55 ‰ + 80
16	Zakres dynamiczny	(°) /s	± 300
17	Napięcie zasilania	V	+5
18	zużycie energii w stanie stacjonarnym w temperaturze normalnej	W	≤ 4.5
19	zużycie energii w stanie stacjonarnym przy pełnej temperaturze	W	≤ 8
20	Włącz prąd natychmiastowy.	A	< 2

4Środowiska produkcyjne

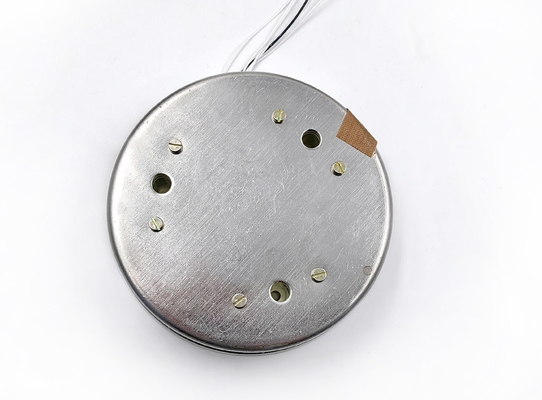

Antynterferencyjny trójosiowy zintegrowany czujnik FOG z kompaktową strukturą 0

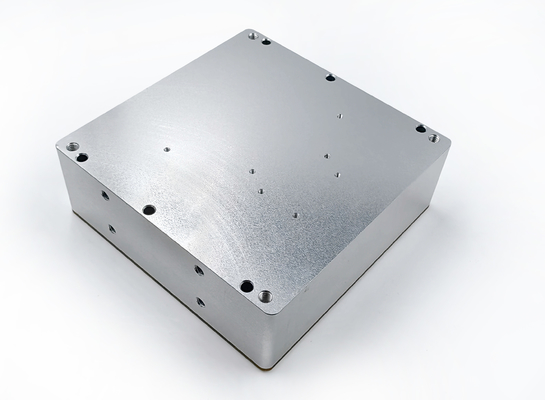

Antynterferencyjny trójosiowy zintegrowany czujnik FOG z kompaktową strukturą 2

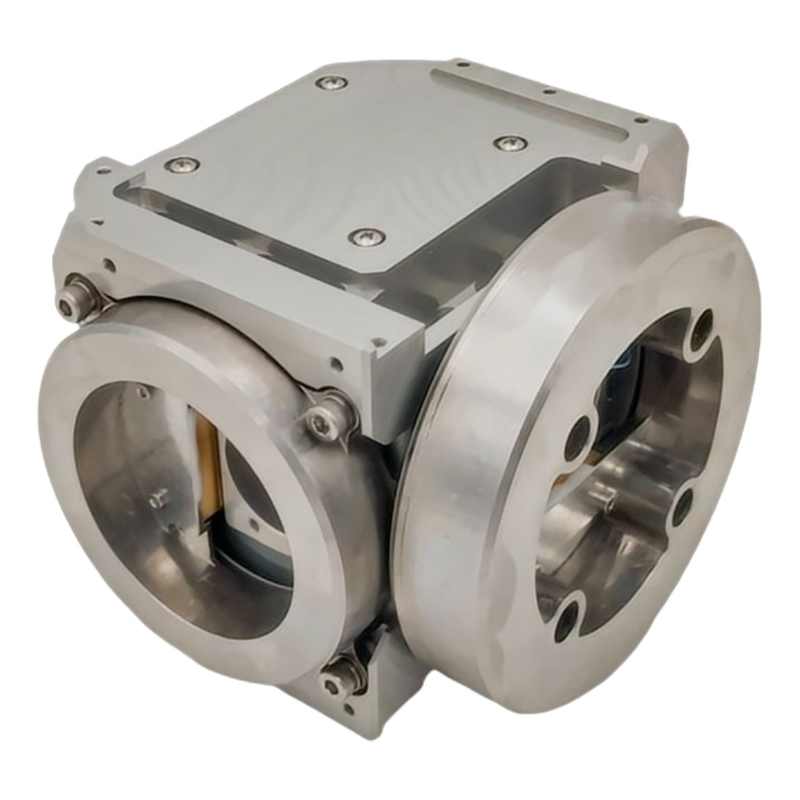

Antynterferencyjny trójosiowy zintegrowany czujnik FOG z kompaktową strukturą 4
