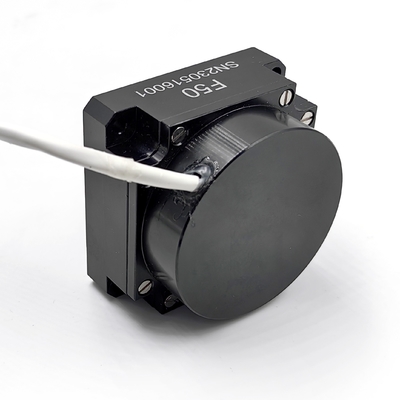

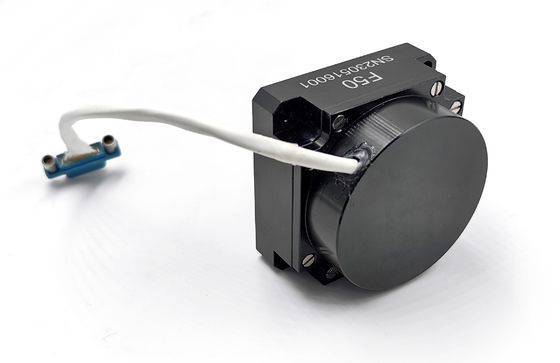

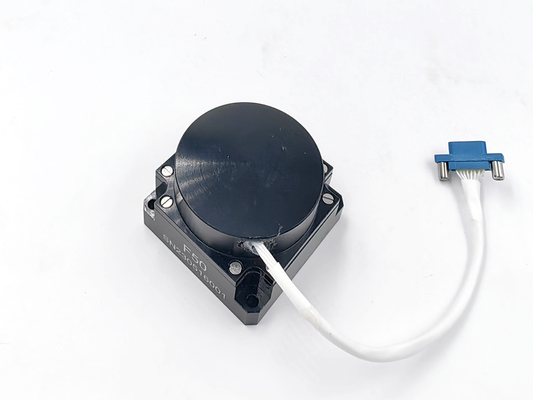

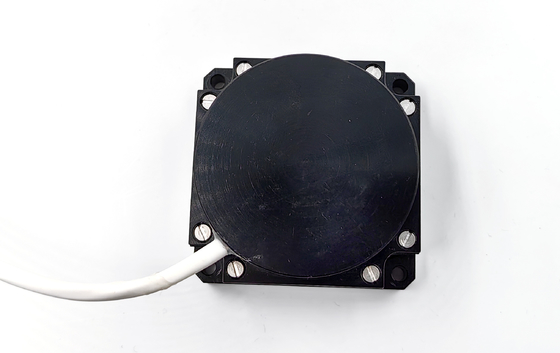

Wysoce nienosiony żyroskop z włókna optycznego z trybem wyjścia RS422 i współczynnikiem losowego przejścia ≤ 0,03°/√h

Nazwa marki:	Firepower
Numer modelu:	FOG-50-MP
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

zerowa stabilność biasu:

≤0,2°/godz

Współczynnik błądzenia losowego:

≤0,03°/√godz.

Skala:

-500~+500°/s

Czas rozpoczęcia:

Uderzenie:

30 g, 11 ms

Wibracja:

20~2000Hz, 0,06g2/Hz

Tryb wyjściowy:

RS422

Temperatura pracy:

-40~+70℃

Temperatura przechowywania:

-55~+85℃

Zużycie energii:

≤6 W

Szczegóły pakowania:

gąbka i karton

Możliwość Supply:

500/miesiąc

Podkreślić:

rs422 żyroskop światłowodowy

Gyroskop światłowodowy z współczynnikiem biegu losowego

Wysoce nieprzystosowany żyroskop światłowodowy

Opis produktu

1Zasada działania
Wdrożenie żyroskopów światłowodowych opiera się głównie na teorii Sagnaca: efekt Sagnaca opisuje zjawisko interferencji światła w obracającym się układzie odniesienia:gdy światło rozprzestrzenia się w pętli zamkniętej (e(np. pierścień światłowodowy) w kierunku ruchu wskazówek zegara i w kierunku przeciwnym, jeśli układ jest w stanie obrotowym, ścieżki optyczne dwóch wiązek światła wykazują niewielką różnicę czasową,prowadzące do różnicy fazyTa różnica fazowa jest proporcjonalna do prędkości kątowej obrotu i dlatego może być użyta do pomiaru ruchu obrotowego.

2. Parametry

Numer seryjny	Element badawczy	Jednostka	Wymogi techniczne
1	Ogólne wymiary	mm	50×50×32
2	Czas uruchomienia	s	3
3	Zerowa stronniczość	(°) /h	≤ 1
4	Stabilność zerowa w temperaturze normalnej (temperatura stała) (10 s gładko)	(°) /h	≤ 0.2
5	Stabilność zerowa przy zmianie temperatury (1 °C/min zmienna temperatura, 100 s gładkość)	(°) /h	≤ 0.5
6	Powtórzalność bez uprzedzeń	(°) /h	≤ 0.1
7	Zerowa wrażliwość na stronniczość	(°) /h/g	≤ 0.5
8	Współczynnik losowego spaceru	(o) /h1/2	≤ 0.03
9	Nieliniowość współczynnika skali	ppm	≤ 20
10	Asymetria współczynnika skali	ppm	≤ 5
11	Powtarzalność współczynnika skali	ppm	≤ 10
12	Próg	(°) /h	≤ 0.2
13	Rozstrzygnięcie	(°) /h	≤ 0.2
14	Przepustowość	Hz	≥ 500
15	Temperatura pracy	°C	-45+70
16	Temperatura przechowywania	°C	-55+85
17	Zakres dynamiczny	(°) /s	± 500
18	Napięcie zasilania	V	+5
19	zużycie energii w stanie stacjonarnym w temperaturze normalnej	W	≤ 2.5
20	zużycie energii w stanie stacjonarnym przy pełnej temperaturze	W	≤ 4
21	Włącz prąd natychmiastowy.	A	< 1.5

3Charakterystyka w porównaniu z innymi rodzajami żyroskopów

Rodzaj żyroskopu	Główne korzyści	Główne wady
Żyroskop światłowodowy ((FOG)	Wysoka precyzja, brak części mechanicznych, anty-zakłócenia	Wyższa cena
Gyroskop laserowy pierścieniowy (RLG)	Wysoka dokładność dla lotnictwa kosmicznego	Duże rozmiary i wysokie koszty
Gyroskop mechaniczny (MG)	Tradycyjny i niezawodny w zastosowaniach niskiej klasy	Komponenty mechaniczne są podatne na zużycie, wysokie koszty konserwacji
MEMS gyro	Małe rozmiary i niskie koszty	Mniejsza dokładność, podatna na czynniki środowiskowe

4Wysoka dokładność i stabilność
Żyroskop światłowodowy wykorzystuje zaawansowaną technologię wykrywania efektu Sagnac.który zapewnia wysoką dokładność pomiaru prędkości kątowej (do 1°/h lub mniej) i doskonałą stabilność zerowej stronniczości przez długi okres czasu, zapewniając, aby w złożonych środowiskach nadal można było dostarczać wiarygodne dane dotyczące nawigacji i kontroli nastawienia.

5Środowiska produkcyjne

Wysoce nienosiony żyroskop z włókna optycznego z trybem wyjścia RS422 i współczynnikiem losowego przejścia ≤ 0,03°/√h 0

Wysoce nienosiony żyroskop z włókna optycznego z trybem wyjścia RS422 i współczynnikiem losowego przejścia ≤ 0,03°/√h 2

Wysoce nienosiony żyroskop z włókna optycznego z trybem wyjścia RS422 i współczynnikiem losowego przejścia ≤ 0,03°/√h 4
