Wskaźnik nawigacji inercyjnej o wysokiej precyzji

Nazwa marki:	FIREPOWER
Numer modelu:	3OG-40M
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Skala:

±500/±800°/s

Stabilność zerowego obciążenia:

≤0,3°/godz

Powtarzalność zerowa:

≤0,3°/godz

Nieliniowość współczynnika skali:

≤50ppm

Pasmo:

≥200 Hz

Zerowa czułość na stronniczość:

≤0,07°/h/Gs

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Czujnik nawigacji inercyjnej Żyroskop światłowodowy

Trójosiowy żyroskop z włókna optycznego

Wysokiej precyzji żyroskop światłowodowy

Opis produktu

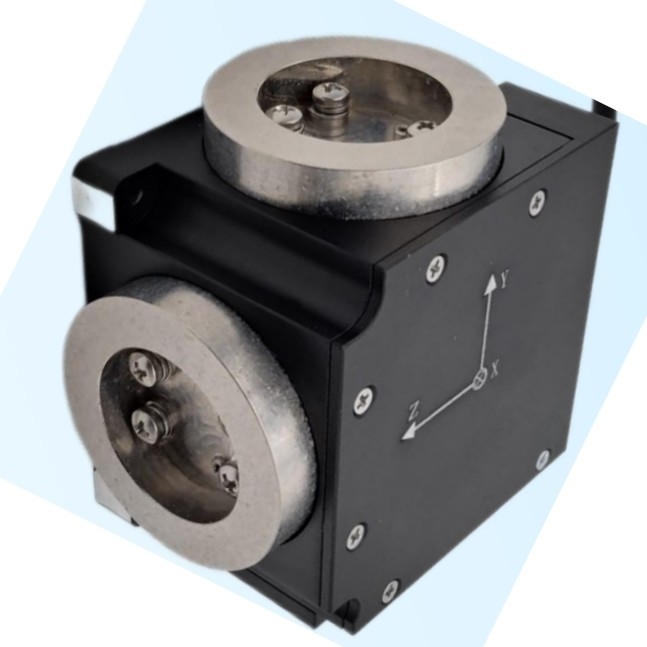

Wskaźnik nawigacji inercyjnej o wysokiej precyzji

Opis produktu

3OG-40M to wysokoprecyzyjny czujnik biegłości kątowej inercji oparty na optycznym efekcie Sagnaca, zaprojektowany do pomiaru prędkości kątowej platformy poruszającej się wzdłuż jej czułej osi.Rdzeń tego urządzenia to zaawansowany pierścień światłowodowy, który służy jako jednostka czujnika prędkości kątowej.
Wykorzystuje cyfrowy obwód wykrywający zamkniętą pętlę, aby wyodrębnić różnicę ścieżki optycznej powstałą w wyniku zakłóceń między falami świetlnymi rozprzestrzeniającymi się w kierunku wskazówkowym i przeciwnym.Ta różnica ścieżki optycznej, indukowany przez zewnętrzną prędkość kątową, jest precyzyjnie wykrywany przez pierścień światłowodowy.umożliwiające modulację i demodulację w czasie rzeczywistym.
Dzięki zaawansowanemu mechanizmowi sterowania zamkniętą pętlą 3OG-40M osiąga wysoką precyzję wykrywania prędkości kątowej z wyjątkową stabilnością i niezawodnością.Dzięki temu idealnie nadaje się do zastosowań wymagających dokładnych pomiarów inercji, takich jak systemy nawigacji, stabilizacji i sterowania ruchem w przestrzeni powietrznej, obronności i przemyśle.

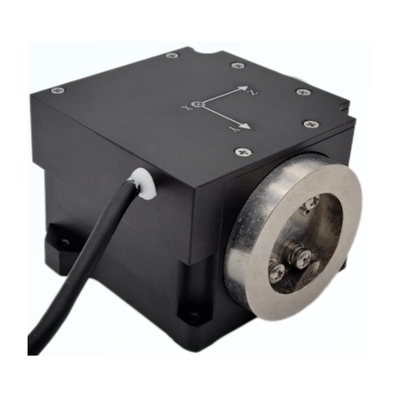

Szczegóły Obrazy

Parametry techniczne

Serialny Numer	Element badawczy	Jednostka	3OG-40	3OG-40M	3OG-56
1	Ogólne wymiary	mm	71.5×71.5×45
2	Czas rozpoczęcia	S	3	3	3
3	Pozycja zerowa	(°) /h	≤ 1	≤ 1	≤ 1
4	Stabilność zerowa na poziomie temperatura pomieszczenia (temperatura stała)	(°) /h	≤ 0,08 (± 10 s)	≤ 0,3 (± 10 s)	≤ 1 (± 10 s)
6	Powtórzalność bez uprzedzeń	(°) /h	≤ 0.08	≤ 0.3	≤ 1
7	Zerowa wrażliwość na stronniczość	(°) /h/g	≤ 0.05	≤ 0.07	≤ 0.1
8	Wyborne spacery współczynnik	() /h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Nieliniowość współczynnika skali	ppm	≤ 20	≤ 50	≤ 100
10	Asymetria współczynnika skali	ppm	≤ 10	≤ 30	≤ 50
11	Powtarzalność współczynnika skali	ppm	≤ 20	≤ 50	≤ 100
12	Próg	(°) /h	≤ 0.05	≤ 0.05	≤ 0.08
13	Rozstrzygnięcie	(°) /h	≤ 0.05	≤ 0.05	≤ 0.05
14	Przepustowość	Hz	≥ 200	≥ 200	≥ 200
15	Temperatura pracy	°C	-45+70	-45+70	-45+70
16	Temperatura przechowywania	°C	-55 ‰ + 80	-55 ‰ + 80	-55 ‰ + 80
17	Zakres dynamiczny	(°) /s	±500/±800	±500/±800	±500/±1000
18	Napięcie zasilania	V	+5	+5	+5
19	Moc w stanie stałym zużycie	W	≤ 4	≤ 4	≤ 4
20	Całkowita temperatura stała zużycie energii	W	≤ 8	≤ 8	≤ 8
21	Włącz natychmiastowy prąd	A	< 2	< 2	< 2
