Zaawansowany system nawigacji optyczno-włóknistej GNSS dla przemysłu lotniczego i obronnego

Name: Zaawansowany system nawigacji optyczno-włóknistej GNSS dla przemysłu lotniczego i obronnego
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 5,000.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	INS500D
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Dokładność pozycji:

1,8 nm/h

Dokładność kursu:

0.1°/h

Dokładność postawy:

0,05 °/h

Dokładność prędkości poziomej:

0,1 m/s

Częstotliwość danych nawigacyjnych (pojedynczy punkt L1/L2):

200 Hz

Zasięg żyroskopu:

400 °/s

Stabilność zerowego odchylenia żyroskopu:

0,3°/godz.

zakres akcelerometru:

16G

Akcelerometr Stabilność zerowego odchylenia:

50ug

Wymiar:

138,5 mm × 136,5 mm × 102 mm

Waga:

2,0 kg (bez kabla)

Temperatura pracy:

-40℃~+60℃

Szczegóły pakowania:

gąbka i karton

Możliwość Supply:

500/miesiąc

Podkreślić:

System nawigacji zintegrowanej z włóknem optycznym

GNSS - Zintegrowany system nawigacji światłowodowej

System zintegrowanej nawigacji światłowodowej w przestrzeni lotniczej

Opis produktu

Opis produktu

Zintegrowany system nawigacji INS500D optycznego światła optycznego oparty jest na gieroskopie optycznego światła w pętli zamkniętej, akcelerometrze i wysokiej klasy tabeli odbiorczej GNSS o wysokiej wydajności kosztowej,i jest realizowany za pomocą algorytmu nawigacji i obliczeń wielosensorów, który spełnia wymagania dokładnego pomiaru informacji o nastawieniu, kierunku i pozycji w obszarach zastosowań średnich i wysokiej precyzji mobilnych systemów pomiarowych i dużych UAV.

Główna funkcja

System posiada tryb nawigacji zintegrowanego z inercją/satelitem oraz tryb czysto inercyjny.

W trybie nawigacji zintegrowanej inercyjnej/satelitarnej informacje o pozycji satelitarnej otrzymane przez odbiornik GNSS mogą być wykorzystywane do nawigacji zintegrowanej, a odchylenie, obrót, kurs, pozycja,prędkość, czas i inne informacje o nośniku mogą być wprowadzane; po utracie sygnału, pozycja, prędkość i położenie obliczone przez bezwładność są wprowadzane,w których wymagane jest dokładne odchylenie i obrót, funkcja utrzymania kursu jest dostępna w krótkim czasie, a dokładność pozycjonowania na poziomie metra jest dostępna w krótkim czasie.Informacje o przetwarzaniu mogą być wydane do przetwarzania przez oprogramowanie przetwarzające.

Po uruchomieniu trybu czysto inercjalnego (tj. po włączeniu nigdy nie wykonywano fuzji GPS, a jeśli po uruchomieniu ponownie ulegnie zablokowaniu, należy do trybu nawigacji zintegrowanej),ma dokładną funkcję pomiaru nastawienia, może wysłać kierunek kursu i obrotu, a czysty tryb bezwładności może znaleźć północ statycznie.

Wskaźnik wydajności

Parametry		Wskaźniki techniczne
Dokładność pozycji	Pojedynczy punkt (RMS)	1.2m
	RTK ((RMS)	2 cm+1 ppm
	Dokładność zablokowania straty (CEP)	10,8 nm/h 2 ‰ D, gdzie D to przejechana odległość (opcjonalnie, DVL lub kombinacja licznika odległości)
Pozycja (RMS)	Samo-północ poszukująca dokładności	0.1 ° × sec (Lati), 10 min ustawienia podstawy stacjonarnej; gdzie Lati oznacza szerokość geograficzną.
Pozycja (RMS)	Dokładność utrzymania w przypadku utraty blokowania	0.1°/h
Stanowisko (RMS)	GNSS jest ważny	00,02°
Stanowisko (RMS)	Dokładność utrzymania w przypadku utraty blokowania	00,05°/h
Dokładność prędkości poziomej (RMS)	Pojedynczy punkt L1/L2	0.1m/s
Dokładność prędkości poziomej (RMS)	GNSS jest nieprawidłowy	2 m/s/h
Częstotliwość danych nawigacyjnych	200 Hz
Gyroskop	Zakres	400°/s
	Stabilność zerowa	00,3°/h
	Nieliniowość współczynnika skali	50 ppm
	Przypadkowe chodzenie kątowe	00,02°/ √hr


Akcelerometr	Zakres	16 g
	Stabilność zerowa	50ug5
	Nieliniowość współczynnika skali	100 ppm
	Szybkość i przypadkowy spacer	00,01 m/s/ √hr
Wymiary fizyczne i właściwości elektryczne	Ogólne wymiary	1380,5 mm × 136,5 mm × 102 mm
	Waga	20,0 kg (bez kabla)
	Napięcie wejściowe	12 ̊36VDC
	Zużycie energii	< 24 W (stan stacjonarny)
	Przechowywać	16G
Wskaźniki środowiskowe	Temperatura pracy	-40°C~+60°C
	Temperatura przechowywania	-45°C~+70°C
	Przypadkowe wibracje	60,06 g, 20 Hz ~ 2000 Hz
	MTBF	3000h
Charakterystyka interfejsu	PPS, EVENT, RS232, RS422, CAN (nieobowiązkowe)
	Port sieciowy 100 m
	Złącze antenowe (TNC)
	Interfejs czujnika prędkości koła

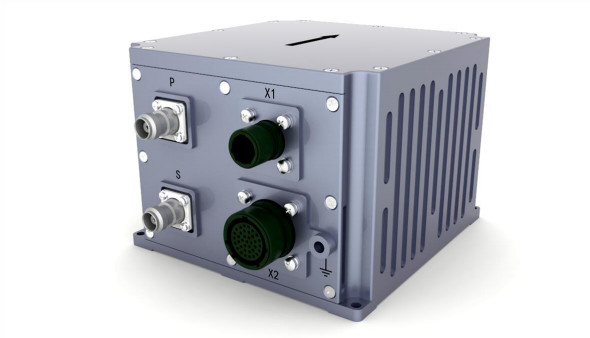

Rysunek
