Trójosiowy zintegrowany światłowodowy system nawigacji gyroinercjalnej Gyroskop do serwo śledzenia

Nazwa marki:	FIREPOWER
Numer modelu:	3OG-40M
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Skala:

±500/±800°/s

Stabilność zerowego obciążenia:

≤0,3°/godz

Powtarzalność zerowa:

≤0,3°/godz

Nieliniowość współczynnika skali:

≤50ppm

Pasmo:

≥200 Hz

Zerowa czułość na stronniczość:

≤0,07°/h/Gs

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Serwo śledzące żyroskop włókna optycznego

żyroskop systemu nawigacji inercyjnej

Trójosiowe żyroskopy światłowodowe

Opis produktu

3OG-40Mjest czujnikiem inercyjnym prędkości kątowej opartym na optycznym efekcie Sagnaca, który służy do pomiaru prędkości kątowej nośnika wzdłuż czułej osi produktu.Jednostką czujnika prędkości kątowej produktu jest pierścień światłowodowy, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, a w międzyczasie sygnał napięcia przekształcony z sygnału różnicy ścieżki optycznej jest poddawany sprzężeniu zwrotnemu i kontroli w zamkniętej pętli, tak aby modulacja i demodulacja sygnału została zrealizowana,a cel wykrywania sygnału prędkości kątowej z wysoką precyzją został osiągnięty

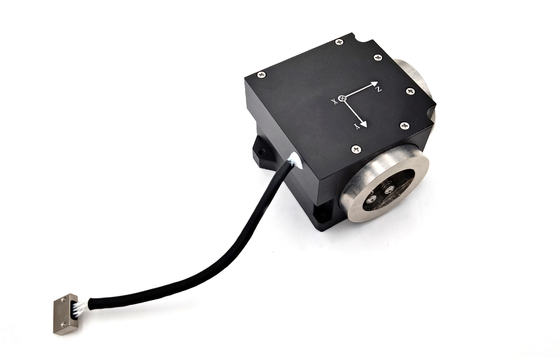

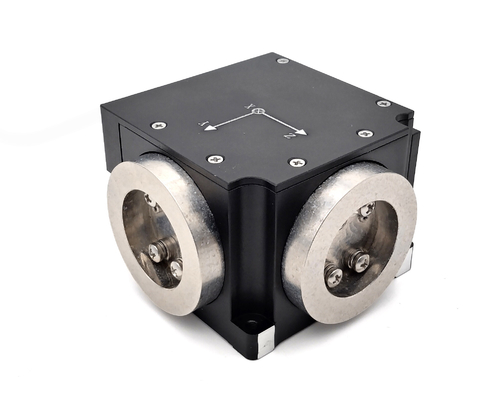

Szczegóły Obrazy

Parametry techniczne

Serialny Numer	Element badawczy	Jednostka	3OG-40	3OG-40M	3OG-56
1	Ogólne wymiary	mm	71.5×71.5×45
2	Czas rozpoczęcia	S	3	3	3
3	Pozycja zerowa	(°) /h	≤ 1	≤ 1	≤ 1
4	Stabilność zerowa na poziomie temperatura pomieszczenia (temperatura stała)	(°) /h	≤ 0,08 (± 10 s)	≤ 0,3 (± 10 s)	≤ 1 (± 10 s)
6	Powtórzalność bez uprzedzeń	(°) /h	≤ 0.08	≤ 0.3	≤ 1
7	Zerowa wrażliwość na stronniczość	(°) /h/g	≤ 0.05	≤ 0.07	≤ 0.1
8	Wyborne spacery współczynnik	() /h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Nieliniowość współczynnika skali	ppm	≤ 20	≤ 50	≤ 100
10	Asymetria współczynnika skali	ppm	≤ 10	≤ 30	≤ 50
11	Powtarzalność współczynnika skali	ppm	≤ 20	≤ 50	≤ 100
12	Próg	(°) /h	≤ 0.05	≤ 0.05	≤ 0.08
13	Rozstrzygnięcie	(°) /h	≤ 0.05	≤ 0.05	≤ 0.05
14	Przepustowość	Hz	≥ 200	≥ 200	≥ 200
15	Temperatura pracy	°C	-45+70	-45+70	-45+70
16	Temperatura przechowywania	°C	-55 ‰ + 80	-55 ‰ + 80	-55 ‰ + 80
17	Zakres dynamiczny	(°) /s	±500/±800	±500/±800	±500/±1000
18	Napięcie zasilania	V	+5	+5	+5
19	Moc w stanie stałym zużycie	W	≤ 4	≤ 4	≤ 4
20	Całkowita temperatura stała zużycie energii	W	≤ 8	≤ 8	≤ 8
21	Włącz natychmiastowy prąd	A	< 2	< 2	< 2
