Wysokiej precyzji 3-osiowy obrotowy gramofon do systemu sterowania nastawieniem i nawigacji lotniczej

Nazwa marki:	Firepower
Numer modelu:	3LT300-W
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	10 szt./5 miesięcy

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Gramofon testowy IMU

Pojemność ładunkowa:

30 kg

Załaduj rozmiar płyty:

Ø300 mm (konfigurowalny)

Zakres położenia kątowego:

±0~±360°

Port komputera:

RS232/RS422

wysokość stołu:

400 mm

Wyciek twarzy:

0,05 mm

Dokładność obrotowa:

±1~3'

Dokładność pozycji:

±1~3'

Szczegóły pakowania:

Drewniana skrzynia

Możliwość Supply:

10 szt./5 miesięcy

Podkreślić:

3 osi obrotowy

Przestrzeń powietrzna 3 osi gramofon

Wysokiej precyzji 3-osiowy zwrotnik

Opis produktu

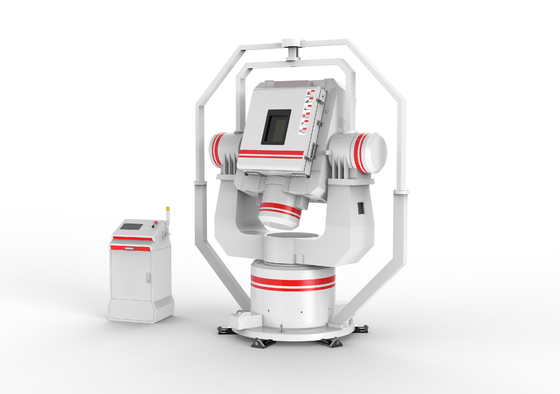

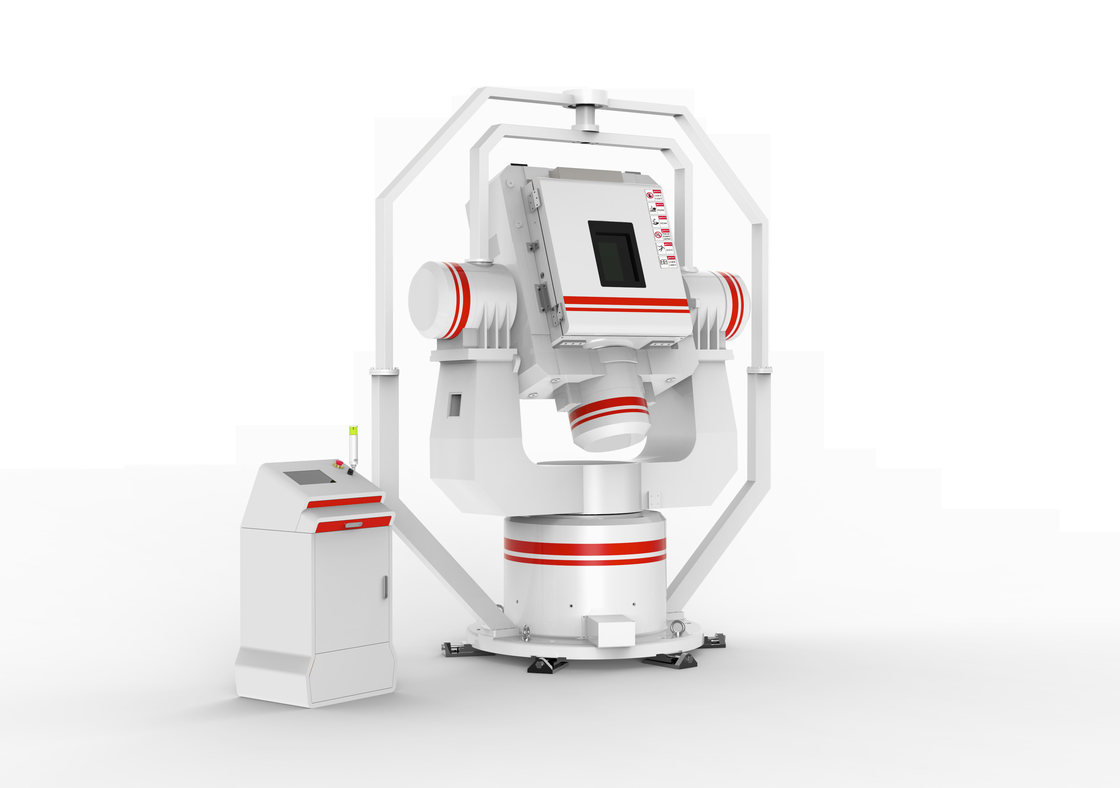

Wysokiej precyzji 3-osiowy obrotowy gramofon do systemu sterowania nastawieniem i nawigacji lotniczej

Opis produktu

Trójosiowy zestaw gramofonów jest rodzajem sprzętu testowego precyzyjnego, który może generować podniecenie ruchu, takie jak pozycja kątowa,prędkość kątowa i przyspieszenie kątowe w trzech kierunkach w celu realizacji badania mierzonych części, takich jak gyroMoże również wykonywać symulację ruchu trzech kierunków rotacji przestrzeni, wibracji kątowej, wahania i innych ruchów dynamicznych.System sterowania gramofonem składa się z wysokowydajnej jednostki sterowania, precyzyjny system pomiaru kąta, cyfrowy wzmacniacz serwo PWM i serwomotor z napędem bezpośrednim.Główne składniki:Podstawa, silnik napędowy, wzmacniacz mocy, element pomiaru kąta, karta AD/DA itp. (wszystkie produkty importowane).Kategoria produktów: gramofon pozycyjny, stolik do trzęsienia kątem, stolik do kołysania.



Parametry techniczne

Forma strukturalna	Trójosiowe ciągłe obrotowe
Materiał do stołu	Zestaw ze stali nierdzewnej/aluminiowej ((nieobowiązkowe)
Maksymalna masa obciążenia	40 kg
Wielkość stołu	Φ400 mm
Płaskość stołu	00,02 mm
Wysokość stołu	540 mm
Dokładność obrotu	±1~3′′ (nieobowiązkowe)
Zakres pozycji kątowej	±0〜 ±360°
Dokładność pozycji kątowej	±1~3′′ (nieobowiązkowe)
Rozdzielczość kątowa	00,0001°
Zakres prędkości kątowej	00,001 do 4500°/s
Dokładność prędkości kątowej	ω<1°/s 1<ω<10°/s 10<ω°/s
Gładkość prędkości	1 × 10−3 1×10−4 5×10−5
Maksymalne przyspieszenie kątowe	Wnętrze4500°/s2 Środek 2000°/s2 Poziom wyjściowy 1000°/s2
Wskaźnik rozdzielczości	00,0001°
Numer pierścienia	10~80 (nieobowiązkowe)
Szerokość pasma systemu	5~80 Hz ((opcjonalnie)
Głos z pierścieniem	00,03 V
Strumień wycieku	±0,5mT
