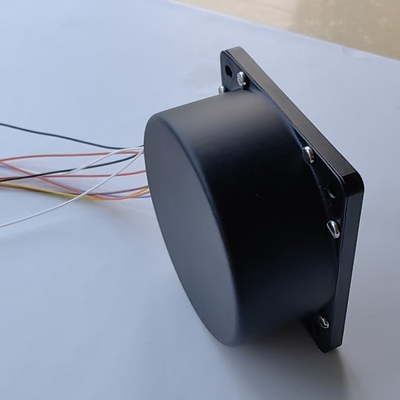

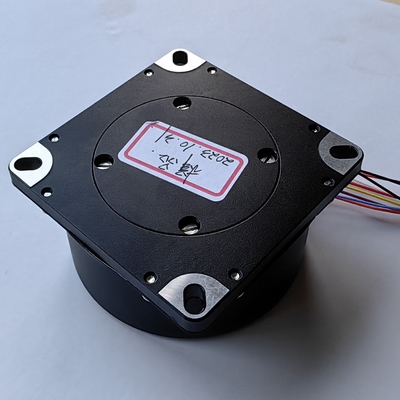

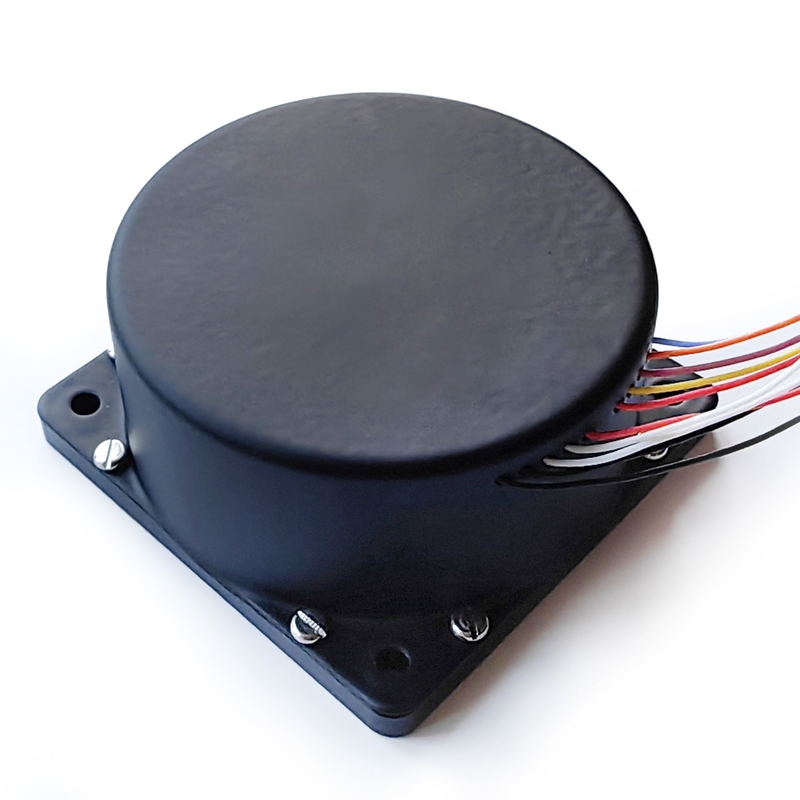

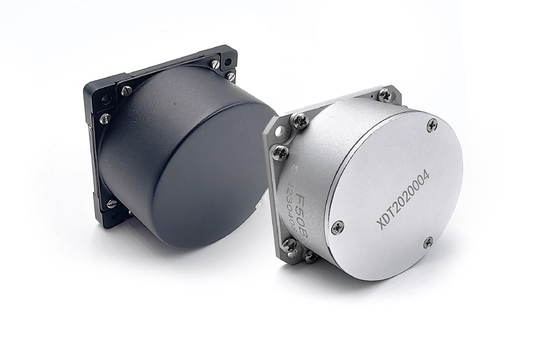

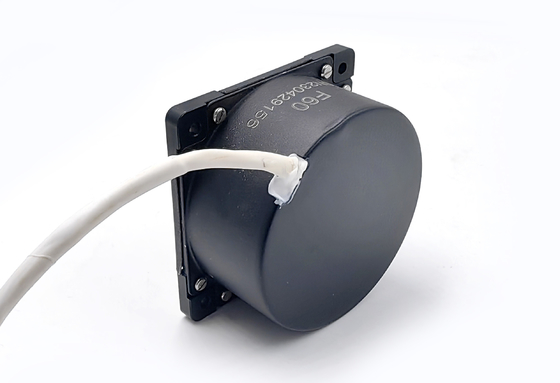

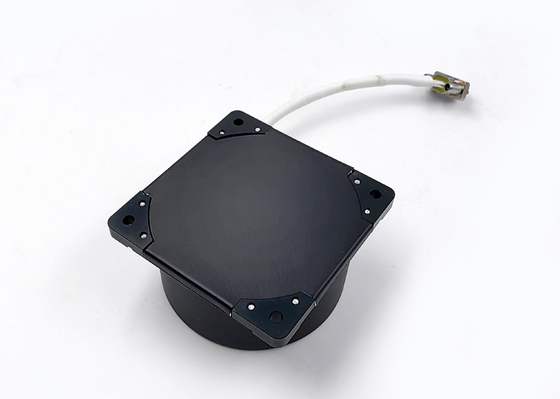

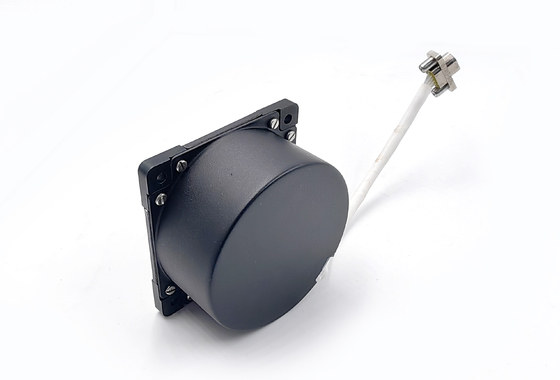

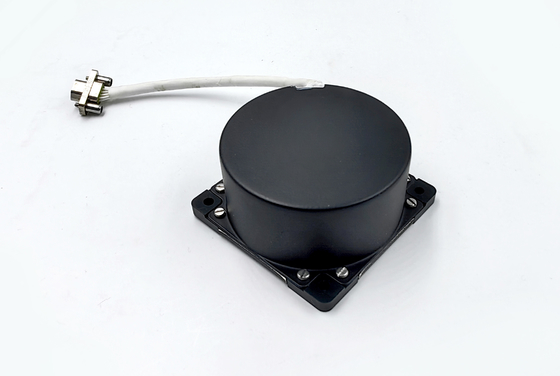

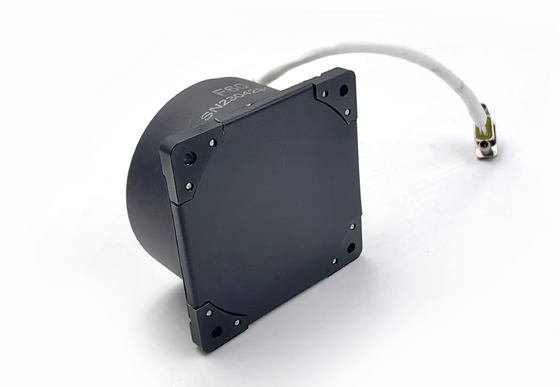

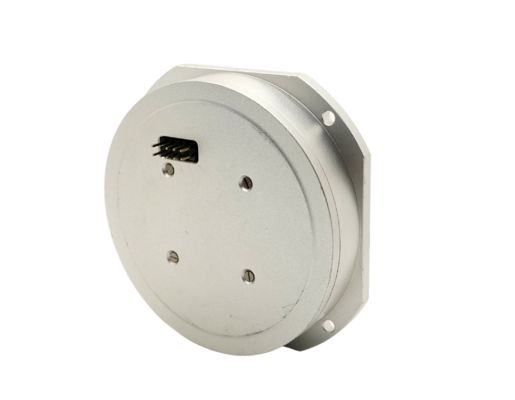

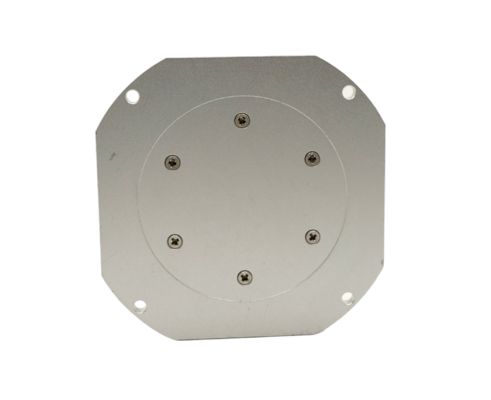

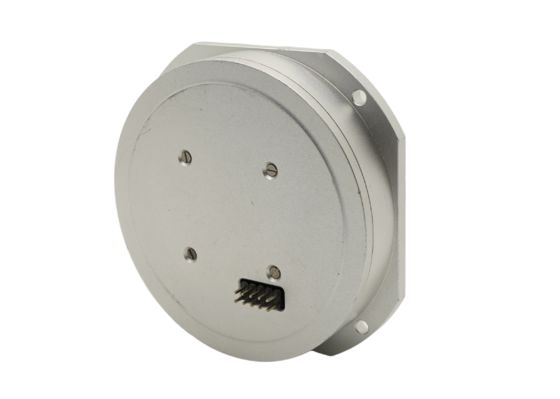

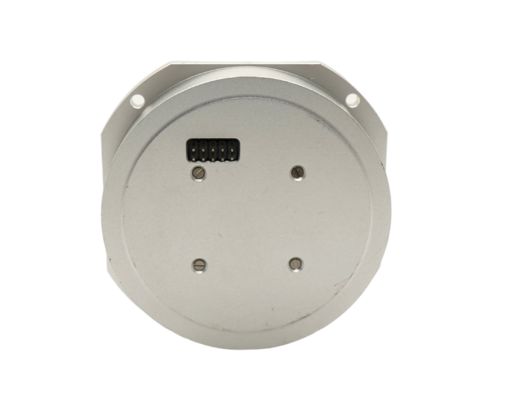

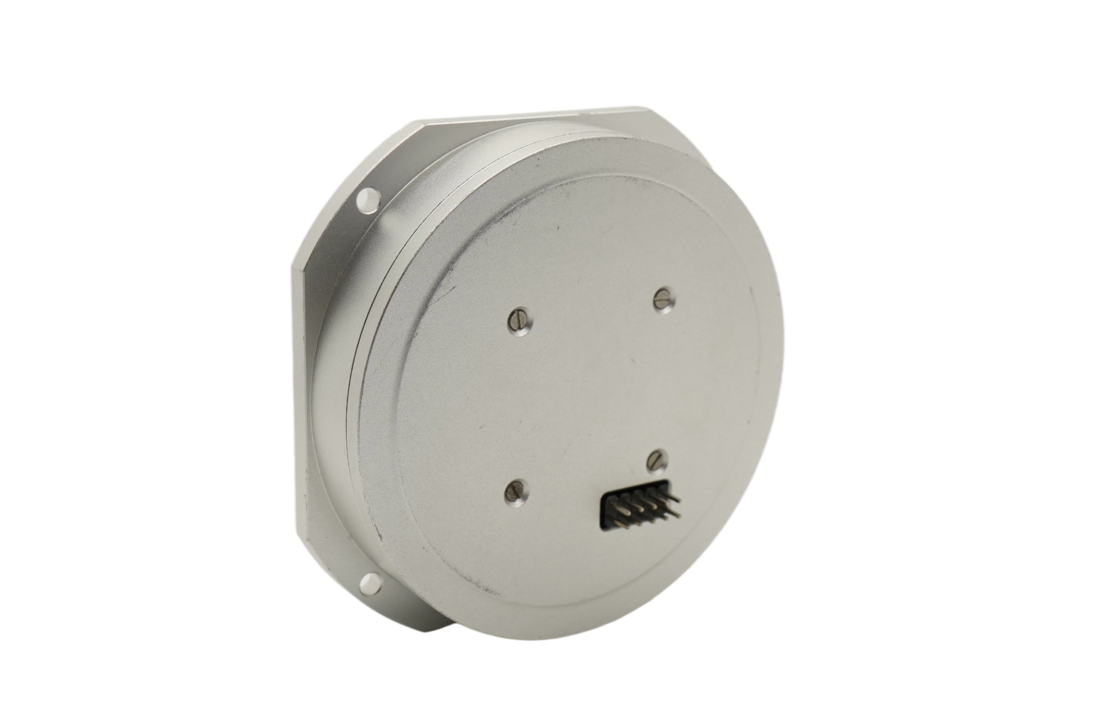

Cyfrowy żyroskop światłowodowy w trybie zamkniętej pętli niskiej saturacji zerowej stronniczości

Nazwa marki:	Firepower
Numer modelu:	F70A
MOQ:	1 sztuk
Cena £:	US$3,150.00~3,250.00
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Shenzhzen, Chiny

Orzecznictwo:

Skala:

±400~±800°/sek

zerowa stabilność biasu:

≤0,05°/h, 10 s

Zerowa powtarzalność odchylenia:

≤0,05°/godz

Współczynnik błądzenia losowego:

≤0,005°/√h

Nieliniowość współczynnika skali:

≤50ppm

Powtarzalność współczynnika skali:

≤50ppm

Asymetria współczynnika skali:

≤50ppm

Czas rozpoczęcia:

≤1s

Pasmo:

500 Hz

Zasilanie:

±5±0,15V

Władza:

≤6 W

Temperatura pracy:

-40~+70°c

Temperatura przechowywania:

-55~+85°C

Wibracja:

20~2000Hz, 0,06g2/Hz

Uderzenie:

30 g, 11 ms

Szybkość transmisji:

921600 (konfigurowalny) b/s

Tryb wyjściowy:

RS-422

Złącze:

J30J-15TJL/(konfigurowalny)

Całkowite wymiary:

70 mm * 70 mm * 30 mm

Instalacja:

62 mm*62 mm

Szczegóły pakowania:

gąbka i pudełko

Możliwość Supply:

500 sztuk miesięcznie

Podkreślić:

Żyroskop światłowodowy o niskim stronniczości zerowej

Gyroskop z błonnikiem optycznym w pętli bliskiej

Żyroskop z błonnikiem optycznym w ścisłej pętli

Opis produktu

Podstawowe informacje.

Model nr.

F70

Pomiar wielkości wału

Samotny

Stopień dokładności

00,05 stopnia na godzinę.

Ocena IP

IP67

Certyfikacja

Zindywidualizowane

Zakres pomiarowy

800°/S

Stabilność stronniczości

00,05 stopnia na godzinę.

Współczynnik losowego spaceru

00,005 stopnia na godzinę.

Zasilanie

Poziom Baud

115200~921600Hz

Pakiet transportowy

Gąbka i pudełko

Specyfikacja

70 mm × 70 mm × 32 mm

Kod HS

9031809090

Pojemność produkcyjna

500/miesiąc

Opis produktu

Wysoka przepustowość światłowodowa wysokiej dokładności giroskop krótki czas aktywacji

Żyroskop światłowodowy to rodzaj czujnika światłowodowego wrażliwego na prędkość kątową.fala świetlna emitowana przez źródło światła jest podzielona na dwie przez rozdzielacz wiązki, a dwa wiązki światła będą wzdłuż kierunku do przodu i do tyłu odpowiednio.

Struktura i cechy produktu
Struktura żyroskopu przyjmuje typowy schemat projektowania struktury pierścieniowej włókna optycznego, a z zintegrowanego projektu miniaturyzacji, stabilność konstrukcyjna (odporność na wstrząsy i wibracje),antyrezonansowe, symetria konstrukcyjna, łatwość montażu i konstrukcja termiczna (oznaczenia temperatury) i inne aspekty zostały uwzględnione, a istniejąca struktura żyrosu została zoptymalizowana i zaprojektowana.

główne parametry żyroskopu
Współczynnik skali nieliniowości: ≤ 50 ppm (1σ)
Asymetria współczynnika skali: ≤ 50 ppm (1σ)
Powtarzalność współczynnika skali: ≤ 50 ppm (1σ)
Zakres dynamiczny:±300°/s
Stabilność zerowej stronniczości: ≤0.05°/h (1σ)
Zerowa powtarzalność stronniczości: ≤0.05°/h (1σ)
Współczynnik biegania losowego: ≤0.005°/√h
Szerokość pasma: ≥ 200 Hz
Masę: ≤ 250 g

Interfejs

Liczba węzłów	Definicja	Uwaga
1	+5V	+5V mocy wejściowej
2	+5V	+5V mocy wejściowej
3	-5V	-5V
4	-5V	-5V
5	±5VGND	Ziemia zasilania (Uwaga: nie może być podłączona do obudowy żyroskopu)
6	±5VGND	Ziemia zasilania (Uwaga: nie może być podłączona do obudowy żyroskopu)
7	T+	Sygnał wyjściowy gyro+
18	- Nie, nie.	Sygnał wyjściowy...
pozostałe	Wyłączyć
