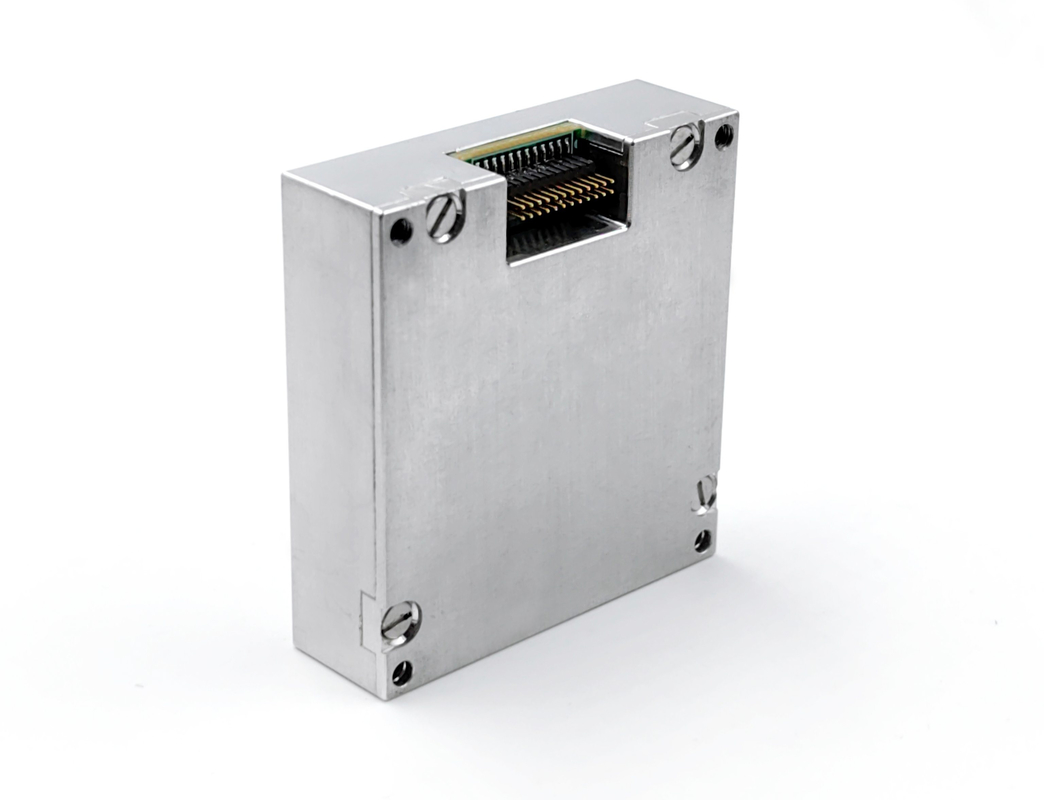

Wysokiej wydajności żyroskop akcelerometru jednostka pomiaru inercji IMU KT-EX 9-2

Nazwa marki:	Firepower
Numer modelu:	16488C
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zakres żyroskopowy:

±450°/sek

Stabilność zerowego odchylenia żyroskopowego:

5,1°/godz

Zakres Acc:

±18g

Stabilność zerowego odchylenia Acc:

0,07 mg (Allan)

interfejs:

1 kanał SPI/UART/CAN

Szerokość pasma (-3dB):

330 Hz

Przypadkowy spacer:

0,26º/√godz.

Zużycie energii:

0,6 W

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Wysokiej wydajności IMU

Jednostka pomiarowa inercji IMU

Gyroskop Accelerometer IMU

Opis produktu

Wysokiej wydajności żyroskop akcelerometru jednostka pomiaru inercji IMU KT-EX 9-2

Opis produktu

W sprawieKT-EX 9-2jednostka pomiarowa inercjalna o wielu stopniach swobody to kompletny system inercjalny z wbudowanym trójosiowym żyroskopem, trójosiowym akcelerometrem,magnetometru trójosiowego i czujnika ciśnienia do pomiaru kąta trójosiowego parametrów nośnika, takich jak prędkość, przyspieszenie, trzyosiowe pole magnetyczne, ciśnienie powietrza itp., dane wyjściowe po rekompensatach błędów (w tym rekompensatach temperatury, rekompensatach kąta niewłaściwego ustawienia instalacji,rekompensata nieliniowa, itp.) zgodnie z protokołem komunikacji za pośrednictwem SPI.

Gyroskop cyfrowy o trzech ośach:
1. dynamiczny zakres pomiarów ± 450o/s;
2. Stabilność zerowej stronniczości: 5,1 °/h
Trójosiowy cyfrowy akcelerometr:
1. ± 18 g dynamicznego zakresu pomiarowego;
2. Stabilność zerowa: 0,07 mg (ALLAN);
Wysoka niezawodność: MTBF > 20000h;
Gwarantowana dokładność w całym zakresie temperatur (-40 oC ~ 70 oC): wbudowany algorytm kalibracji i kompensacji temperatury o wysokiej wydajności;
Przystosowane do pracy w warunkach silnych drgań;
Interfejs 1 kanał UART, 1 kanał SPI, 1 kanał CAN

Parametry techniczne

parametry		Warunki badania	Minimalne	Typowe	Maksymalny	jednostka
Gyro	Zakres dynamicznego pomiaru	Możliwość konfiguracji (maksymalnie ± 1000)		± 450		o/s
	Zerowa niestabilność stronnictwa	Wariancja Allan, lepsza niż		5.1		o/h
	Stabilność zerowa	1s gładki, rms, lepszy niż		30		o/h
	Zerowa stronniczość w całym zakresie temperatur	-40 oC ~ 85 oC, 10 s gładkość, rms		0.03		o/s
	Wyborne spacery	1b		0.26		o/√h
	Zerowa powtarzalność stronniczości	1b		100		o/h
	Hałas wyjściowy	Brak filtracji, rms		0.135		o/s
	Powtarzalność współczynnika skali	1b		0.1		%
	Nieliniowość współczynnika skali	FS=450 o/s		0.01		% FS
	Szerokość pasma (-3dB)			330		Hz
	Połączenie krzyżowe			0.1		%
Akcelerometr	Zakres dynamicznego pomiaru	Możliwość konfiguracji (maksymalnie ± 40)		± 18		g
	Stabilność zerowa	Waryans Allan		0.07		mg
	Zerowa stronniczość w całym zakresie temperatur	-40 oC ~ 85 oC, 10 s gładkość, rms		5		mg
	Wyborne spacery	1b		0.029		m/s/√h
	Zerowa powtarzalność stronniczości	1b		5		mg
	Hałas wyjściowy	Brak filtracji, rms		1		mg
	Powtarzalność współczynnika skali	1b		0.1		%
	Nieliniowość współczynnika skali	FS=10 g		0.1		% FS
	Szerokość pasma (-3dB)			330		Hz
	Połączenie krzyżowe			0.1		%
Magnetometr	Zakres dynamicznego pomiaru			± 2.5		Gauss
	Wrażliwość			0.1		m.in. m.in.
	Nieliniowość			0.5		% FS
Barometr	Zakres ciśnienia		300		1100	mbar
	Wrażliwość			6.1 × 10^-7		mbar/LSB
	Całkowity błąd			4.5		mbar
	Błąd względny			2.5		mbar
	Nieliniowość			0.1		% FS
Interfejs komunikacji	1 sztuk	Częstotliwość zegara wejściowego			15	MHz
Interfejs komunikacji
Właściwości elektryczne	napięcie	D.C.	2.5	3.3 ± 10%	5	V
	Zużycie energii			0.6	1	W
	Ripple	P-P			100	mV
	masę			48±2		g
Środowisko użytkowania	Temperatura pracy	Skalowalne	-40		85	oC
	temperatura przechowywania		-55		85	oC
	wibracje			10~2000 Hz,60,06 g
	Szok.			5000 g,0.1 ms

Wymiar
