Wysokiej dokładności zintegrowany system nawigacji inercyjnej z wbudowanym gyroskopem MEMS i akcelerometrem

Name: Wysokiej dokładności zintegrowany system nawigacji inercyjnej z wbudowanym gyroskopem MEMS i akcelerometrem
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100C-C0
Price: 5,000.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	INS100C-C0
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zakres żyroskopowy:

±450°/sek

Stabilność odchylenia żyroskopowego:

≤0,5°/godz

zakres akcelerometru:

±16g

błąd akcelerometru:

≤100ug

Dokładność kursu:

0,1°/l (RMS)

Dokładność postawy:

00,05° ((RMS)

Dokładność prędkości poziomej:

0,05 m/s

interfejs:

RS232/RS422

Waga:

≤200g

Wielkość:

80*60*38mm

Szczegóły pakowania:

gąbka/pudełko

Podkreślić:

Wysokiej dokładności system nawigacji inercyjnej

MEMS system nawigacji inercyjnej z żyroskopem

System nawigacji inercyjnej akcelerometru

Opis produktu

Wysokiej dokładności zintegrowany system nawigacji inercyjnej z wbudowanym żyroskopem MEMS i akcelerometrem

Opis produktu

INS100C-C0 zintegrowany system nawigacji posiada wbudowany wydajny żyroskop MEMS i akcelerometr, które mogą odbierać wewnętrzne dane GNSS, realizować fuzję wielosensorów i zintegrowany algorytm nawigacji,i posiadają zdolność krótkoterminowej nawigacji inercyjnej, gdy GNSS jest nieprawidłowy.

Produkt ma wysoką niezawodność i silną zdolność adaptacyjną do środowiska.produkty mogą być szeroko stosowane w dziedzinie taktycznych i przemysłowych bezzałogowych pojazdów powietrznych, bezzałogowe pojazdy, statki bezzałogowe, bomby sterowane lotnictwem, inteligentna amunicja, rakiety, komunikacja mobilna, mapowanie, poszukiwarka i stabilna platforma.

Główna funkcja

Zintegrowany system nawigacji może wykorzystać wewnętrznie otrzymane informacje nawigacyjne satelitarne do wykonywania nawigacji zintegrowanej i wyprowadzać informacje przewoźnika, takie jak odchylenie, obrót,pozycja, pozycja, prędkość, czas itp. Po utracie sygnału satelitarnego, wydaje informacje o pozycji, prędkości i położeniu roztworu inercjalnego,i ma pewną funkcję utrzymania dokładności nawigacji w krótkim czasie.

Parametry techniczne

Projekt		Wskaźniki (RMS)	Uwaga
Dokładność kursu	Podwójne GNSS	0.1°	2 m poziom podstawowy
	Jednolity system GNSS	0.1°
	Utrzymuj dokładność	≤ 0,3°	Nieprawidłowość GNSS 0,5h
Dokładność postawy	GNSS jest ważny	00,05°
Dokładność postawy	Utrzymuj dokładność	≤ 0,3°	Nieprawidłowość GNSS 0,5h
Dokładność pozycjonowania poziomego	GNSS jest ważny	1.2m	Pojedynczy punkt L1/L2
	GNSS jest ważny	2 cm+1 ppm	RTK
	Utrzymuj dokładność	≤ 1 nm	Nieprawidłowość GNSS 10min
Dokładność prędkości poziomej	GNSS jest ważny	00,05 m/s
Gyroskop	Zakres pomiarowy	± 450°/s
Gyroskop	Stabilność zerowa	≤ 0,5°/h	Średnia 10 s
Akcelerometr	Zakres pomiarowy	± 16 g
Akcelerometr	Stabilność zerowa	≤ 100 μg	Średnia 10 s
Interfejs komunikacji	RS232	Trasa nr 1	Opcjonalnie CAN, odometr
Interfejs komunikacji	RS422	Trasa nr 1
Właściwości elektryczne	napięcie	9~36VDC
	Zużycie energii	≤ 6W
	Ripple	100 mV	P-P
Cechy strukturalne	Wielkość	80 mm × 60 mm × 38 mm
Cechy strukturalne	Waga	≤ 200 g
Środowisko użytkowania	Temperatura pracy	-40°C~+60°C
	Temperatura przechowywania	-45°C~+70°C
	Wibracje	20~2000 Hz,60,06 g
	Wpływ	30 g, 11 ms
Niezawodność	MTBF	30000h
Niezawodność	Nieprzerwany czas pracy	>24h

Rysunek

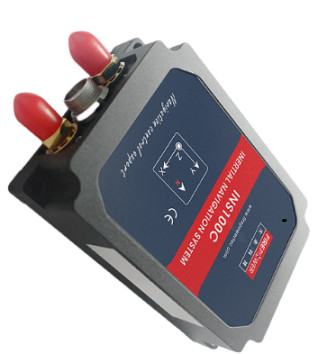

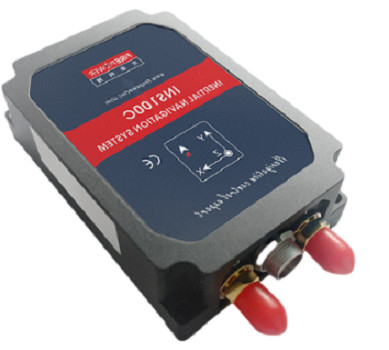

Szczegółowe zdjęcie

Płatności i wysyłki

Wysokiej dokładności zintegrowany system nawigacji inercyjnej z wbudowanym gyroskopem MEMS i akcelerometrem 3

Wysokiej dokładności zintegrowany system nawigacji inercyjnej z wbudowanym gyroskopem MEMS i akcelerometrem 4

Wysokiej dokładności zintegrowany system nawigacji inercyjnej z wbudowanym gyroskopem MEMS i akcelerometrem 5
