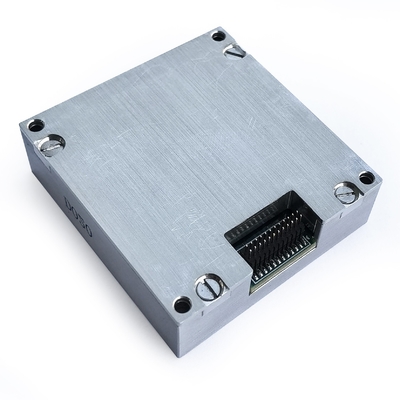

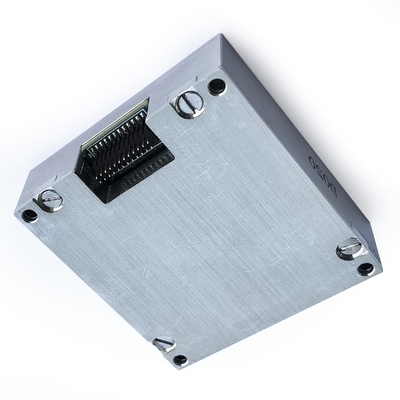

Precyzyjny zintegrowany czujnik nawigacji inercyjnej IMU klasy przemysłowej KT-EX 9-1 do poszukiwań geologicznych

Nazwa marki:	Firepower
Numer modelu:	16488HA
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/Month

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

CHINA

Orzecznictwo:

Zakres żyroskopowy:

± 500º/sek

Stabilność zerowego odchylenia żyroskopowego:

0,3°/godz.

Zakres Acc:

±20g

Stabilność zerowego odchylenia Acc:

2 ug

Pasmo:

250 Hz

Interfejs komunikacyjny:

1 kanał SPI

Waga:

50g

Zużycie energii:

1,5 W

Packaging Details:

Sponge/Box

Supply Ability:

500/Month

Podkreślić:

Sensor nawigacji inercyjnej Imu

Precyzyjny zintegrowany czujnik nawigacji inercyjnej Imu

Czujnik nawigacji inercyjnej Imu klasy przemysłowej

Opis produktu

Precyzyjny zintegrowany czujnik nawigacji inercyjnej Imu klasy przemysłowej do eksploracji geologicznej

Opis produktu

W sprawieKT-EX 9-1 jednostka pomiarowa inercjalna to kompletny system inercjalny z wbudowanym trójosiowym giroskopem i trójosiowym akcelerometrem, który służy do pomiaru prędkości kątowej w trzech ośach,przyspieszenie i inne parametry nośnika, a następnie podać dane po rekompensatach błędów (w tym rekompensatach temperatury, rekompensatach kąta niezgodności instalacji, rekompensatach nieliniowych itp.).) poprzez SPI zgodnie z protokołem komunikacji.

Główne parametry

Parametry		Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Gyro	Zakres dynamicznego pomiaru			± 500		o/s
	Niestabilność biasu	Wariancja Allan, lepsza niż		0.3		o/h
	Stabilność biasu	1s gładki, RMS, lepszy niż		10		o/h
	Zbieżności w całym zakresie temperatur	-40 oC ~ 85 oC, 10 s wygładzania, RMS		0.005		o/s
	Wyborne spacery	1b		0.15		o/√h
	Powtarzalność stronniczości	1b		10		o/h
	Hałas wyjściowy	Brak filtracji, RMS		0.05		o/s
	Powtarzalność współczynnika skali	1b		0.01		%
	Nieliniowość współczynnika skali	1b		0.01		%
	Współczynnik skali	FS=450 o/s, 32bits		2621440		LSB/°/sek
	Szerokość pasma (-3dB)			250		Hz
	Połączenie krzyżowe			0.1		%
	Czułość przyspieszenia			1		°/h/g
	Wpływ naprawy drgań			0.5		°/h/g2
	Częstotliwość rezonansu			12k		Hz
Akcelerometr	Zakres dynamicznego pomiaru			± 20		g
	Stabilność biasu	Waryans Allan		2		ug
	Zbieżności w całym zakresie temperatur	-40 oC ~ 85 oC, 10 s wygładzania, RMS		1		mg
	Wyborne spacery	1b		0.029		m/s/√h
	Powtarzalność stronniczości	1b		5		mg
	Hałas wyjściowy	Brak filtracji, RMS		0.5		mg
	Powtarzalność współczynnika skali	1b		0.1		%
	Nieliniowość współczynnika skali	FS=20 g		0.1		% FS
	Współczynnik skali	± 20, 32 bity		65536000		g/LSB
	Szerokość pasma (-3dB)			250		Hz
	Połączenie krzyżowe			0.1		%
Temperatura	Współczynnik skali			0.0125		°C/LSB
Interfejs komunikacji	SPI jednokierunkowe	Wprowadź częstotliwość zegara		8	15	MHz
Właściwości elektryczne	napięcie	Prąd stały		3.3 ± 10%		V
	Zużycie energii			1	1.5	W
	Ripple	P-P		48±2	100	mV
Środowisko użytkowania	Temperatura pracy	Skalowalne	-40		85	oC
	Temperatura przechowywania		-55		85	oC
	Wibracje			10~2000 Hz,60,06 g
	Wpływ			1000 g,0.1 ms

Rysunek

Precyzyjny zintegrowany czujnik nawigacji inercyjnej IMU klasy przemysłowej KT-EX 9-1 do poszukiwań geologicznych 0

O firmie.

Zdjęcia z fabryki

Profil przedsiębiorstwa

Precyzyjny zintegrowany czujnik nawigacji inercyjnej IMU klasy przemysłowej KT-EX 9-1 do poszukiwań geologicznych 11
