Kompaktny i niskiej wagi czujnik inercyjny IMU System nawigacji inercyjnej w UAV

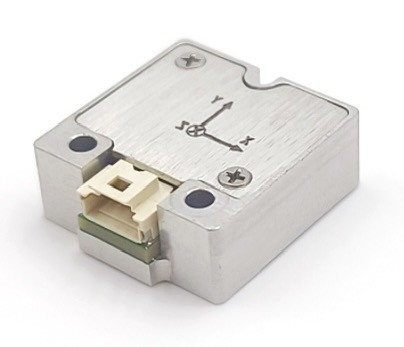

Name: Kompaktny i niskiej wagi czujnik inercyjny IMU System nawigacji inercyjnej w UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200G-B0
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	GI200G-B0
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Żyroskop IMU dla bezzałogowych statków powietrznych

Stabilność zerowego odchylenia żyroskopowego:

10°/godz. (GJB, 10s), 2,0°/godz. (ALLAN)

Zakres żyroskopowy:

±500º/s

Możliwość zerowego odchylenia akcelerometru:

0,5 mg

zakres akcelerometru:

±16g

Temperatura pracy:

-40~+80℃

Wibracja:

20~2000Hz

Pasmo:

200 Hz

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Kompaktowy czujnik inercji IMU

Czujnik inercji bezzałogowego statku powietrznego

Niski czujnik inercyjny IMU

Opis produktu

Kompaktowy i niskiej wagi czujnik inercyjny IMU System nawigacji inercyjnej w UAV

Opis produktu

GI200G-B0-IMU jest jednostką pomiarową inercyjną (IMU) opartą na technologii mikromachinerycznej (MEMS), z wbudowanym wysokiej wydajności żyroskopem MEMS i akcelerometrem MEMS,wydajność 3 prędkości kątowych i 3 przyspieszenia.

GI200G-B0-IMU ma wysoką niezawodność i silną zdolność adaptacyjną do środowiska.wyszukiwarka i inne pola.

Główny obszar zastosowania

UAV taktyczne i przemysłowe
Inteligentne amunicje
Poszukiwacz
Automatyczne sterowanie
Stabilizuj platformę.

Główne funkcje

Gyroskop cyfrowy o trzech ośach:
1. zakres pomiarów dynamicznych ± 500o/s (MAX:± 2000 °/s);
2. Stabilność zerowego zniekształcenia: 10 °/h (GJB, 10 s), 2,0 °/h (ALLAN);
Trójosiowy cyfrowy akcelerometr:
1. zakres pomiarów dynamicznych ± 16 g (MAX:± 200 g);
2. Stabilność zerowej stronniczości: 0,5 mg (GJB, 10 s), 0,1 mg (ALLAN);
Wysoka niezawodność: MTBF > 20000h;
Gwarantowana dokładność w całym zakresie temperatur (-40 °C ~ 80 °C): wbudowany algorytm kalibracji i kompensacji temperatury o wysokiej wydajności;
Wyposażone w urządzenia do pracy w warunkach silnych drgań
Interfejs 1-kanałowy UART

Wskaźniki techniczne

Parametry			Warunki badania	Wartość typowa	Jednostka
Prędkość kątowa	Zakres		Obrotowy	50,010,002,000	°/s
	Zerowa stronniczość	Stabilność	średnia 10 s, + 70 °C, + 20 °C, -40 °C	10	°/h
		Stabilność	rozbieżność Allan, + 20 °C	2	°/h
		Całkowita zmiana temperatury bez stronniczości	-40 °C ~ + 70 °C, 1 °C/min, średnia 10 s, 1σ	± 0.05	°/s
		Zerowa stronniczość	Zakres zerowego zróżnicowania	± 0.1	°/s
	Współczynnik skali	Nieliniowość	+20°C	0.01	% FS
	Współczynnik skali	Dokładność współczynnika skali	Zmiana cyklu życia, przyspieszone badania	0.2	% FS
	Wskaźnik wrażliwy na przyspieszenie			8	°/h/g
	Przepustowość		3dB	200	Hz
	Opóźnienie w przekazywaniu danych		Z wyłączeniem czasu przekazywania	< 5	ms
Przyspieszenie	Zakres			16,200	g
	Zerowa stronniczość	Stabilność	średnia 10 s, + 70 °C, + 20 °C, -40 °C	0.5	mg
		Stabilność	rozbieżność Allan, + 20 °C	0.1	mg
		Całkowita zmiana temperatury bez stronniczości	-40 °C ~ + 70 °C, zmienność 1 °C/min	1	mg
		Zerowa stronniczość	Zakres zerowego zróżnicowania	5	mg
	Współczynnik skali	Powtarzalność kolejnych startów	+70°C+,20°C,-40°C	100	ppm
		Nieliniowość	+20°C	0.02	% FS
		Dokładność współczynnika skali	Zmiana cyklu życia, zamiast tego przyspieszony test	0.3	% FS
	Przepustowość		3dB	200	Hz
Czas rozpoczęcia			Czas od włączenia do wyjścia ważnych danych	500	ms
3 osi gyro i 3 osi przyspieszenia			+70°C+,20°C,-40°C	0.05	°
Stopień nieortogonalności pomiędzy dowolnymi dwoma ośmi			+70°C+,20°C,-40°C	0.05	°
Ogólne wymiary			LxWxH	22.4×24×9	mm
Waga				10	g
Zasilanie				5±0.5	V
Ripple			P-p	100	mV
Zużycie energii				0.5	W
Środowisko użytkowania			Temperatura pracy	-40~+80	°C
			Temperatura przechowywania	-45~+85	°C
			Wpływ	1000 g,00,5 ms
			Wibracje	20~2000 Hz,
			Wibracje	60,06 g
Wskaźnik aktualizacji komunikacji			1-kanałowa UART	500 (domyślnie)	Hz
Wskaźnik aktualizacji komunikacji			1-kanałowa UART	1000 (maks.)	Hz
Prędkość przesyłania			1-kanałowa UART	460.8 (zazwyczajne)	kbps
Prędkość przesyłania			1-kanałowa UART	921.6 (maks.)	kbps
Niezawodność			MTBF	20000	h
Niezawodność			Nieprzerwany czas pracy	120	h

Interfejs elektryczny

GI200G-B0-IMU przyjmuje łącznik krajowy 6PIN z funkcją blokowania do połączenia.

Model interfejsu: A1008 WR-S-6P, zalecany terminal parzenia to A1008H-6P + A1008-T/G lub 5013300600 (6p) + 5013340000.

Kompaktny i niskiej wagi czujnik inercyjny IMU System nawigacji inercyjnej w UAV 0

Wymiar produktu

L22.4 mm x W24 mm x H9 mm ((L x W x H)
