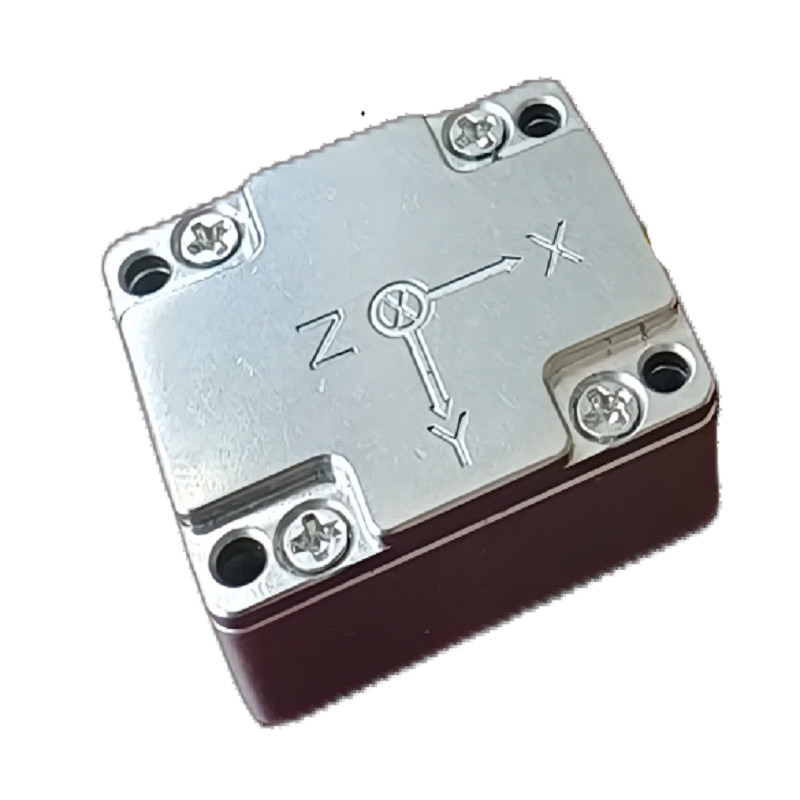

Antynterferencja Trójosiowe urządzenie IMU Gyro do nawigacji inercyjnej

Nazwa marki:	Firepower
Numer modelu:	GI200-A0-IMU
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Żyroskop IMU

Zakres Gryo:

500°/s

Akcelerometr wariancji allana:

0,06 mg

Wariancja Gryo Allana:

1,6 stopnia/godz.

Gryo kątowy przypadkowy spacer:

00,3°/√h

Gęstość szumu Gryo:

0,002°/sekundę/√Hz

Zużycie energii:

1,5 W

MTBF:

>20000H

Szczegóły pakowania:

Pudełko z gąbką

Możliwość Supply:

1000/miesiąc

Podkreślić:

Trójosiowe urządzenie IMU Gyro

Gyroskop antynterferencyjny

Nawigacja inercyjna IMU Gyro

Opis produktu

Antynterferencja Trójosiowe urządzenie IMU Gyro do nawigacji inercyjnej

Opis produktu

GI200-A0 (B0) -IMU to jednostka pomiarowa inercjalna (IMU) oparta na technologii mikromachineryjnej (MEMS), z wbudowanym wysokiej wydajności żyroskopem MEMS i akcelerometrem MEMS,wydajność 3 prędkości kątowych i 3 przyspieszenia.

GI200-A0 (B0) -IMU charakteryzuje się wysoką niezawodnością i silną zdolnością adaptacyjną do środowiska. Dzięki dopasowaniu różnego oprogramowania produkt może być szeroko stosowany w inteligentnej jazdy, taktycznych i przemysłowych dronów,amunicja inteligentna, poszukiwacz, komunikacja mobilna, mapowanie, stabilna platforma i inne dziedziny.

GI200-A0 (B0) -IMU jest dostępny w wersjach A0 (niska konfiguracja) i B0 (wysoka konfiguracja).

Główne cechy

Gyroskop cyfrowy o trzech ośach:
1. dynamiczny zakres pomiarów ± 2000o/s;
2. Stabilność przesunięcia A0: 6 °/H (GJB, 10s, oś Z), 9 °/H (GJB, 1s, oś Z), 1,6 °/H (ALLAN, oś Z);
3. B0 stabilność stronniczości: 3 °/H (GJB, 10s, oś Z), 4,5 °/H (GJB, 1s, oś Z), 0,8 °/H (ALLAN, oś Z);
Trójosiowy cyfrowy akcelerometr:
1. ± 200 g dynamicznego zakresu pomiarowego;
2. Stabilność stronniczości A0: 0,4 mg (GJB, 10 s), 0,6 mg (GJB, 1 s), 0,06 mg (ALLAN);
3. Stabilność stronniczości B0: 0,2 mg (GJB, 10 s), 0,3 mg (GJB, 1 s), 0,03 mg (ALLAN);
Wysoka niezawodność: MTBF > 20000h;
Gwarantowana dokładność w całym zakresie temperatur (-40 °C ~ 80 °C): wbudowany algorytm kalibracji i kompensacji temperatury o wysokiej wydajności;
Przystosowane do pracy w warunkach silnych drgań;
Interfejs 1 kanał UART, 1 kanał SPI, 1 kanał CAN

Główny obszar zastosowania

Inteligentna jazda
UAV taktyczne i przemysłowe
Inteligentne amunicje
Poszukiwacz
Komunikacja w ruchu
Zapewnienie
Stabilizuj platformę.

Wskaźniki produktu

Parametry		Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Gyro	Zakres dynamicznego pomiaru			500	2000	o/s
	Stabilność zerowa	Wariancja Allana, oś Z		1.6		o/h
		Wariancja Allan, osi X i Y		3.2		o/h
		średnia 10 s (-40 °C ~ + 80 °C, temperatura stała), oś Z		6		o/h
		Średnia 1s (-40 °C ~ + 80 °C, temperatura stała), oś Z		9		o/h
		Średnia 10 s (-40 °C ~ + 80 °C, temperatura stała), oś X i oś Y		12		o/h
		średnia 1 s (-40 °C ~ + 80 °C, temperatura stała), oś X i oś Y		18		o/h
	Zerowa stronniczość	Zakres zerowego uprzedzenia, oś Z		± 0.14		o/s
		Zakres zerowego stronniczości, oś X i oś Y		± 0.4		o/s
		Zerowa zmiana stronniczości w całym zakresie temperatury, oś Z1		± 0.04		o/s
		Zerowa zmiana stronniczości w całym zakresie temperatury, osi X i Y1		± 0.12		o/s
		Powtarzalność kolejnych startów, oś Z		0.004		o/s
		Powtarzalność kolejnych startów, oś X i oś Y		0.012		o/s
		Powtarzalność startu z dnia na dzień, oś Z		0.006		o/s
		Rozpocznij powtórzenie dzień po dniu, oś X i oś Y		0.018		o/s
		Wpływ przyspieszenia liniowego na przesunięcie		0.004		o/s/g
		Wpływ drgań na zerowy stronniczość, zmiana przed i po wibracji2		0.004		o/s/g
		Wpływ wibracji na zerowy stronniczość, zmiany przed i podczas wibracji2		0.004		o/s/g
	Współczynnik skali	Dokładność współczynnika skali, oś Z		0.6		%
		Dokładność współczynnika skali, osi X i Y		1.2		%
		Nieliniowość współczynnika skali, oś Z		0.02		% FS
		Nieliniowość czynnika skali, osi X i Y		0.04		% FS
	Przypadkowe chodzenie kątowe			0.3		°/√h
	Gęstość hałasu			0.002		°/s/√Hz
	Rozstrzygnięcie			3.052x10^{- Nie.}⁷		o/s/LSB
	Przepustowość			200		Hz
Akcelerometr	Zakres dynamicznego pomiaru			16	200	g
	Stabilność zerowa	Waryans Allan		0.06		mg
		Średnia 10 s (-40 °C ~ + 80 °C, stała temperatura)		0.4		mg
		Średnia 1s (-40 °C ~ + 80 °C, stała temperatura)		0.6		mg
	Zerowa stronniczość	Zakres zerowego zróżnicowania		16	30	mg
		Zerowa zmiana stronniczości w całym zakresie temperatury, wartość od szczytu do szczytu1		10	20	mg
		Powtarzalność kolejnych startów		1		mg
		Powtarzalność rozpoczyna się codziennie		1.6		mg
		Współczynnik temperatury zerowego uprzedzenia		0.1	0.2	mg/°C
	Współczynnik skali	Dokładność współczynnika skali		4		%
	Współczynnik skali	Nieliniowość współczynnika skali		0.2		% FS
	Szybkość i przypadkowy spacer			0.058		m/s/√hr
	Gęstość hałasu			0.05		mg/√Hz
	Rozstrzygnięcie			1.221×10^{- Nie.}⁸		g/LSB
	Przepustowość			200		Hz
Magnetometr	Zakres pola magnetycznego	B_Rg,xy		±1300		μT
	Zakres pola magnetycznego	B_rg,z		±2500		μT
	Rozstrzygnięcie			0.3		μT
	Drogę i długość geograficzną	30 μT poziomego składnika geomagnetycznego, 25 °C		± 2.5		g
Interfejs komunikacji	1-kanałowy SPI	Stawka Baud			15	MHz
	1-kanałowa UART	Stawka Baud		230.4		Kbps
	1-kanałowy CAN	Stawka Baud			1	MHz
	Częstotliwość pobierania próbek	SPI		200	1000	Hz
		UART		200		Hz
		Potrafią		200
Właściwości elektryczne	napięcie		3	3.3	3.6	V
	Zużycie energii				1.5	W
	Ripple	P-P			100	mV
Cechy strukturalne	Wielkość			47x44x14		mm
Cechy strukturalne	Waga			50		g
Środowisko użytkowania	Temperatura pracy		-40		80	°C
	Temperatura przechowywania		-45		85	°C
	Wibracje			20~2000 Hz,60,06 g
	Wpływ			1000 g,00,5 ms
Niezawodność	MTBF			20000		h
Niezawodność	Nieprzerwany czas pracy			120		h
1: obliczyć odchylenie zerowe całego procesu zmiany temperatury, przy czym szybkość zmiany temperatury wynosi ≤ 1 °C/min, a zakres temperatur wynosi -40 °C ~ + 80 °C;
2: Warunek drgań wynosi 6,06 G, 20Hz ~ 2000Hz

Struktura produktu

Antynterferencja Trójosiowe urządzenie IMU Gyro do nawigacji inercyjnej 0

L47mm x W44mm x H14mm(L x W x H)

Interfejs elektryczny

Antynterferencja Trójosiowe urządzenie IMU Gyro do nawigacji inercyjnej 1

Antynterferencja Trójosiowe urządzenie IMU Gyro do nawigacji inercyjnej 2
