Nazwa marki: | Firepower |
Numer modelu: | MGC500-P3 |
MOQ: | 1 |
Cena £: | Negocjowalne |
Warunki płatności: | T/T |
Zdolność do zaopatrzenia: | 500/miesiąc |

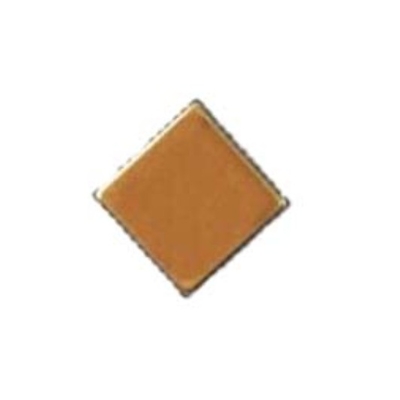

Wysokiej precyzji światłowodowe czujniki gyro dla dostosowanych MEMS Gyro Chips MGZ Serie
Projektowanie PCB:
Kondensatory odłączające dla pinów VCP, VREF, VBUF i VREG powinny być umieszczone tak blisko pinów, jak to możliwe, a odpowiedni opór śladów powinien być zminimalizowany. Ostatnie końce kondensatorów odłączania dla VREFW celu uzyskania informacji o zasięgu, VBUF i VREG są podłączone do najbliższego AVSS _ LN, a następnie do sygnału naziemnego za pośrednictwem magnetycznej beady.W przypadku normalnej pracy VCCW celu zapewnienia stabilności napięcia należy unikać przesuwania pod opakowaniem.W celu uniknięcia obszarów koncentracji stresuNależy unikać dużych elementów rozpraszających ciepło oraz obszarów o zewnętrznym kontakcie mechanicznym, wytłaczania i ciągnięcia,oraz obszarów, w których śruby pozycjonowania są podatne na wypaczenie podczas całkowitej instalacji.
O produkcie
wydajność | MGZ332HC-P1 | MGZ332HC-P5 | MGZ318HC-A1 | MGZ221HC-A4 | MGZ330HC-O1 | MGZ330HC-A1 | |
Zakres | stopnie/s | 400 | 400 | 400 | 400 | 400 | 100 |
Szerokość pasma @ 3DB dostosowana) | Hz | 90 | 180 | 200 | 200 | 300 | 50 |
Dokładność wyjścia (digital SPI) | bity | 24 | 24 | 24 | 24 | 24 | 24 |
Prędkość wyjścia (ODR) (zaopatrzona) | Hz | 12K | 12K | 12K | 12K | 12K | 12K |
Opóźnienie (na zamówienie) | ms | (3) | < 1.5 | < 1.5 | < 1.5 | < 1 | < 6 |
Stabilność biasu | Deg/hr ((1o) | < 0.05 | < 0.05 | < 0.1 | < 0.5 | < 0.1 | < 0.02 |
Stabilność stronniczości (1σ 10s) | Deg/hr ((1o) | < 0.5 | < 0.5 | < 1 | < 5 | < 1 | < 0.1 |
Stabilność stronniczości (1σ 1s) | Deg/hr ((1o) | < 1.5 | < 1.5 | (3) | < 15 | (3) | < 0.3 |
Błąd przesunięcia w stosunku do temperatury (1σ) | Deg/hr ((1o) | < 5 | < 5 | < 10 | < 30 | 10 | 5 |
Zmiany temperatury przesunięcia, kalibrowane ((1σ) | Deg/hr ((1o) | < 0.5 | < 0.5 | < 1 | < 10 | < 1 | < 0.5 |
Powtarzalność stronniczości | Deg/hr ((1o) | < 0.5 | < 0.5 | < 0.5 | (3) | < 0.3 | < 0.1 |
Współczynnik skali w temperaturze 25°C | Lsb/stopnie/s | 20000 | 20000 | 16000 | 16000 | 20000 | 80000 |
Powtarzalność współczynnika skali (1σ) | ppm (((1o) | < 20 ppm | < 20 ppm | < 20 ppm | < 20 ppm | < 100 ppm | < 100 ppm |
Współczynnik skali w stosunku do temperatury (1σ) | ppm (((1o) | 100 ppm | 100 ppm | < 100 ppm | < 100 ppm | < 300 ppm | < 300 ppm |
Nieliniowość współczynnika skali (1σ) | ppm | 100 ppm | 100 ppm | < 150 ppm | < 150 ppm | < 300 ppm | < 300 ppm |
Przypadkowy krok kątowy (ARW) | °/√h | < 0.025 | < 0.025 | < 0.05 | < 0.25 | < 0.05 | < 0.005 |
Hałas (od szczytu do szczytu) | stopnie/s | < 0.15 | < 0.3 | < 0.35 | < 0.4 | < 0.25 | < 0.015 |
GWaluta wrażliwości | °/h/g | < 1 | < 1 | < 1 | (3) | < 1 | < 1 |
Błąd naprawy drgań ((12gRMS,20-2000) | °/h/g ((rms) | < 1 | < 1 | < 1 | (3) | < 1 | < 1 |
Czas uruchomienia (prawidłowe dane) | s | 750 m | |||||
Częstotliwość rezonansu czujnika | hz | 10.5k-13.5k | |||||
Przystosowanie do środowiska | |||||||
Uderzenie (włączona moc) | 500 g, 1 min. | ||||||
Odporność na uderzenie (wyłączanie mocy) | 10000 g, 10 min. | ||||||
wibracja (włączona moc) | 18 g rms (20 Hz do 2 kHz) | ||||||
Temperatura pracy | -40°C----+85°C | ||||||
Temperatura przechowywania | -55°C----+125°C | ||||||
Napięcie zasilania | 5 ± 0,25 V | ||||||
Konsumpcja bieżąca | 45ma |
Instalacja
Wysokiej wydajności żyroskop MEMS jest wysokiej precyzji sprzętu testowego.zaleca się uwzględnienie następujących aspektów podczas montażu urządzenia na płytę PCB:Aby ocenić i zoptymalizować umieszczenie czujnika na płytce PCB, zaleca się uwzględnienie następujących aspektów i wykorzystanie dodatkowych narzędzi podczas fazy projektowania: On the thermal sideW przypadku obciążeń mechanicznych: pomiar gięcia i/lub symulacja elementów skończonych.przeprowadza się badanie upadku. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): It is generally recommended to keep the PCB thickness to a minimum (recommended: 1.6 ~ 2.0 mm), because the inherent stress of a thin PCB board is small;Nie zaleca się umieszczania czujnika bezpośrednio pod przyciskiem lub w pobliżu przycisku z powodu obciążenia mechanicznego.Nie zaleca się umieszczania czujnika w pobliżu bardzo gorącego punktu, takiego jak sterownik lub układ graficzny, ponieważ może to podgrzać płytę PCB i spowodować wzrost temperatury czujnika.
