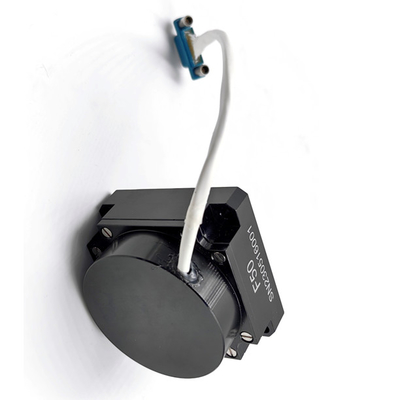

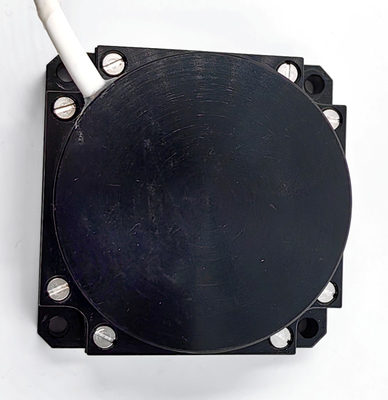

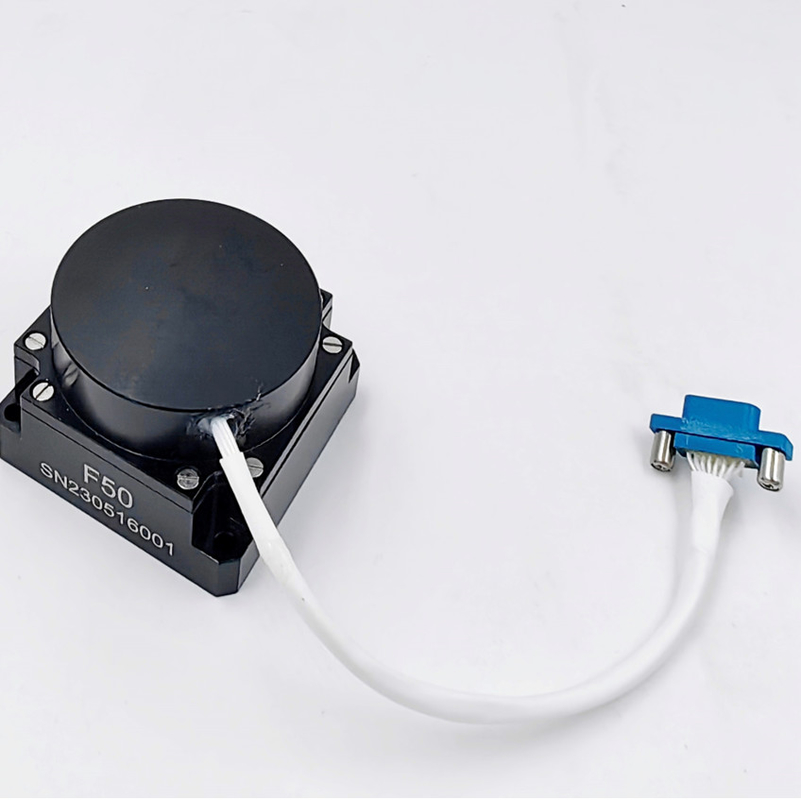

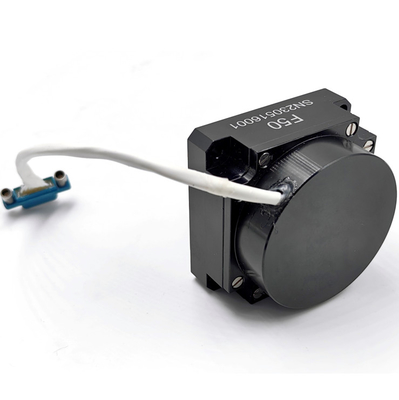

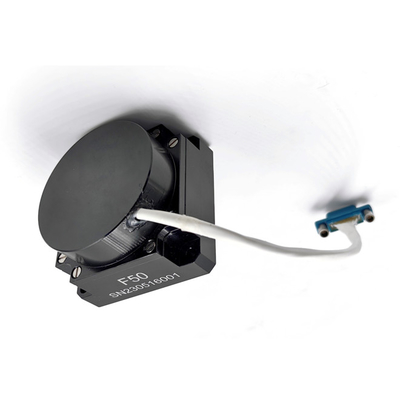

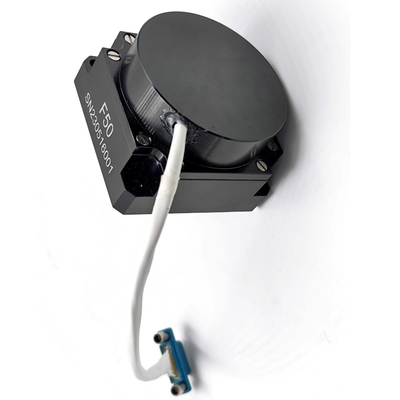

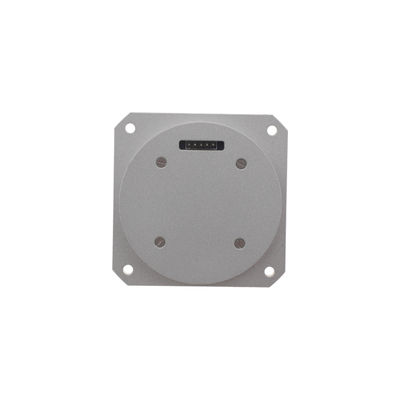

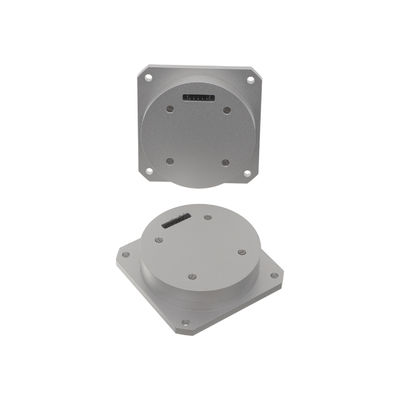

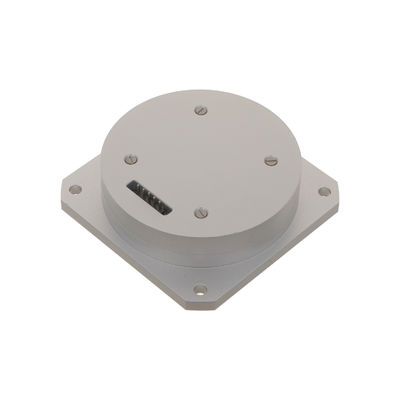

Szybkie uruchomienie 0.1 Deg/H Bias Optical Gyro Sensor Nawigacja Mgła Przesylator

Nazwa marki:	Firepower
Numer modelu:	F50A
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	200/MIESIĄC

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Skala:

-500°/s~+500°/s

Powtarzalność zerowa:

<=0,1°/godz

Stabilność zerowego obciążenia:

<=0,1°/godz

Pasmo:

>200 Hz

Czas inicjalizacji:

<5s

Tryb komunikacji:

RS422

Temperatura pracy:

-45℃～+60℃

Temperatura przechowywania:

-55℃～+75℃

Nieliniowość współczynnika skali:

<50ppm

Powtarzalność współczynnika skali:

<50ppm

Napięcie zasilania:

Szczegóły pakowania:

Pudełko z gąbką +

Możliwość Supply:

200/MIESIĄC

Podkreślić:

szybkie uruchomienie gyrooptyczne

0.1 stopnia gyrooptycznego na godzinę

szybkie uruchomienie żyroskopu światłowodowego

Opis produktu

Szybkie uruchomienie 0.1 Deg/H Bias Optical Gyro Sensor Nawigacja Mgła Przesyłowy

Specyfikacja produktu

Atrybut	Wartość
Zakres pomiarowy	-500°/s~+500°/s
Powtórzalność bez uprzedzeń	<= 0,1°/h
Stabilność zerowej stronniczości	<= 0,1°/h
Przepustowość	> 200 Hz
Czas inicjalizacji	< 5S
Tryb komunikacji	RS422
Temperatura pracy	-45°C+60°C
Temperatura przechowywania	-55°C+75°C
Nieliniowość współczynnika skali	< 50 ppm
Powtarzalność współczynnika skali	< 50 ppm
Napięcie zasilania	5v

Przegląd produktu

Produkt ten jest czujnikiem biegłości kątowej inercji opartym na optycznym efekcie Sagnaca, który służy do pomiaru biegłości kątowej nośnika wzdłuż czułej osi produktu.Jednostka wykrywająca prędkość kątową produktu to pierścień z włókna optycznego, przyjmuje się cyfrowy obwód wykrywania śluzy zamkniętej w celu wyodrębnienia różnicy ścieżki optycznej światła rozprzestrzeniającego się w kierunku wskazówek zegara i w kierunku przeciwnym do wskazówek zegara, spowodowanej zewnętrzną fizyczną prędkością kątową,który jest wykrywany przez pierścień włókna optycznego, a w międzyczasie sygnał napięcia przekształcony z sygnału różnicy ścieżki optycznej jest poddawany sprzężeniu zwrotnemu i kontroli zamkniętej pętli, dzięki czemu modulacja i demodulacja sygnału są realizowane,a cel wykrywania sygnału prędkości kątowej został osiągnięty.

Produkt ten składa się z optycznego urządzenia do wykrywania prędkości kątowej i urządzenia do wykrywania sygnału, dostarczającego jednoosiowe informacje o wzroście kątowym i informacje o temperaturze wewnętrznej.Produkty są przede wszystkim odpowiednie do zastosowań takich jak średnio precyzyjne systemy nawigacji inercjalnej, systemów pozycjonowania i orientacji oraz serwo-stabilizacji.

Parametry techniczne

Parametry	Jednostka	Specyfikacja
Ogólne wymiary	mm	50×50×32
Czas rozpoczęcia	s	5
Stabilność zerowa (10s gładka)	(°) /h	≤ 0.1
Powtórzalność bez uprzedzeń	(°) /h	≤ 0.1
Współczynnik losowego spaceru	(o) /h1/2	≤ 0.01
Nieliniowość współczynnika skali	ppm	≤ 50
Powtarzalność współczynnika skali	ppm	≤ 50
Temperatura pracy	°C	-40~+70
Temperatura przechowywania	°C	-50~+70
Zakres dynamiczny	(°) /s	± 500
Napięcie zasilania	V	+5V
zużycie energii w stanie stacjonarnym (temperatura pełna)	W	< 4
Przepustowość	Hz	≥ 200

Składniki produktu

Jednostka ścieżki optycznej składa się ze źródła światła SLD, pierścienia światłowodowego, zintegrowanego modulatora fazy optycznej, sprzęgła światłowodowego i detektora optycznego
Jednostka obwodu składa się z obwodu napędowego źródła światła i tablicy obwodowej sygnału wykrywania i sterowania
Części konstrukcyjne gyroskopów

Wymiar całkowity (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H)

Wymiar instalacji (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4

Ważne środki ostrożności

Unikaj częstego włączania/wyłączania energii, aby zapobiec pogorszeniu wydajności i skróceniu czasu użytkowania
Sprawdź system zasilania przed włączeniem, aby zapewnić brak zwarć między punktami elektrycznymi lub między osłoną gyroskopu a punktami elektrycznymi
Należy skonsultować się z producentem w przypadku wszelkich nieprawidłowych czynności - zakazane jest nieautoryzowane demontaż lub naprawa.
Podczas użytkowania i transportu należy zachować ostrożność, ponieważ jest to precyzyjny instrument.
Zapewnienie prawidłowego połączenia linii sygnału wejściowego/wyjściowego i linii zasilania
Wdrożyć środki antystatyczne podczas obróbki produktu
Utrzymanie intensywności pola magnetycznego w otoczeniu poniżej 1G

Pobierz podręcznik produktu (PDF)
