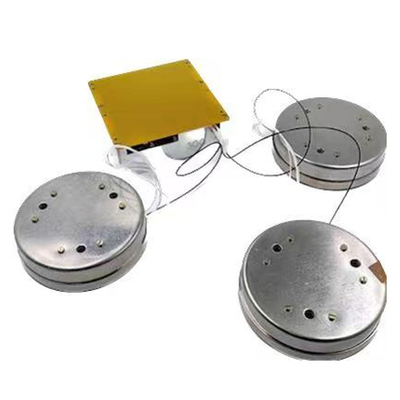

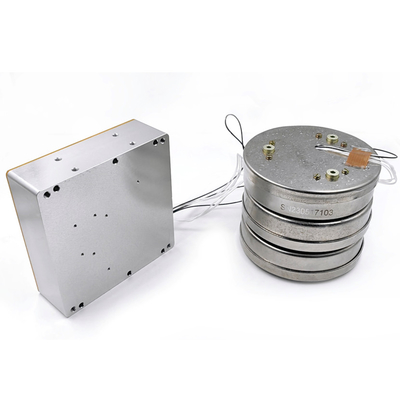

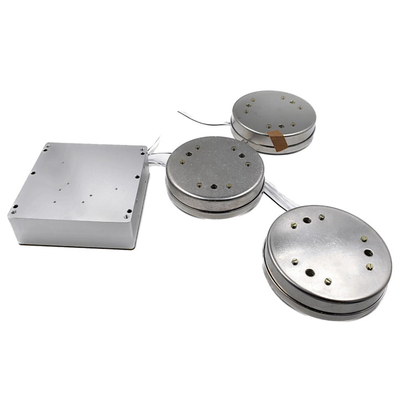

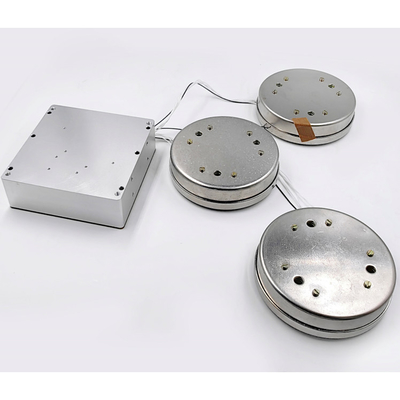

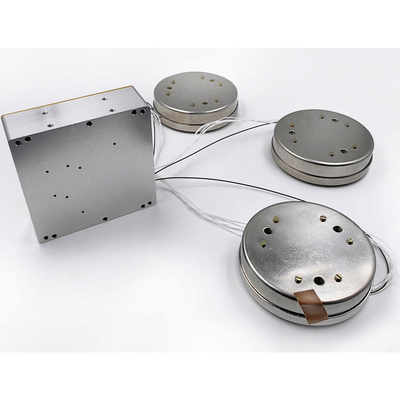

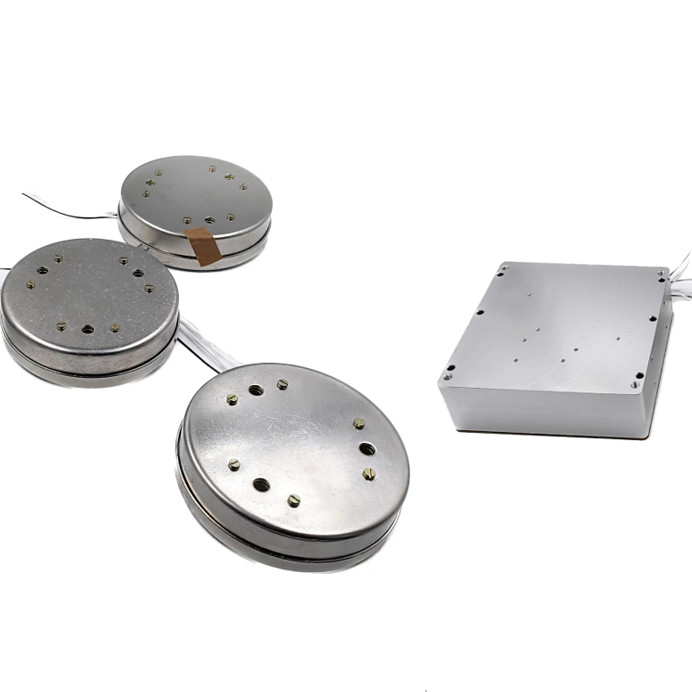

Precyzyjny trójosiowy żyroskop światłowodowy z płytą akwizycji danych

Precyzyjny trójosiowy żyroskop światłowodowy z płytą akwizycji danych

Ten produkt jest bezwładnościowym czujnikiem prędkości kątowej opartym na optycznym efekcie Sagnaca, który służy do pomiaru prędkości kątowej nośnika wzdłuż czułej osi produktu.Jednostką wykrywającą prędkość kątową produktu jest pierścień światłowodowy, cyfrowy obwód wykrywania zamkniętej pętli jest przystosowany do wyodrębniania różnicy ścieżki optycznej propagacji światła zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara, spowodowanej przez zewnętrzną fizyczną prędkość kątową i wykrywanej przez pierścień światłowodowy, a tymczasem , sygnał napięciowy przekształcony z sygnału różnicy dróg optycznych jest poddawany sprzężeniu zwrotnemu i sterowaniu w zamkniętej pętli, dzięki czemu realizowana jest modulacja i demodulacja sygnału, a cel wykrywania sygnału prędkości kątowej o wysokiej precyzji jest osiągany.

Ten produkt składa się z optycznego modułu wykrywającego prędkość kątową i modułu wykrywającego sygnał oraz dostarcza informacji o trójosiowym przyroście kątowym i temperaturze wewnętrznej.

Produkty nadają się głównie do precyzyjnych systemów nawigacji bezwładnościowej, systemów pozycjonowania i orientacji oraz innych zastosowań.

Całkowity wymiar skrzynki z obwodami (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (dł. × szer. × wys.);

Wymiar czujnika światłowodu (mm): Ф92 × 27;

Wymiary montażowe puszki z obwodami (mm): (88 ± 0,1) × (84 ± 0,1) (dł. × szer.), Φ4 mm × 4;

Wymiar instalacyjny jednostki wykrywającej światłowód:

Takich jak Ryc.2 Schemat ideowy instalacji jednostki czujnikowej Jak pokazano.

Charakterystyka wydajności

Produkt zasilany jest napięciem +5V DC i nie wymaga zasilania ujemnego.Jego wymagania dotyczące zasilania są następujące: Tabela pokazuje:

Wymiary
