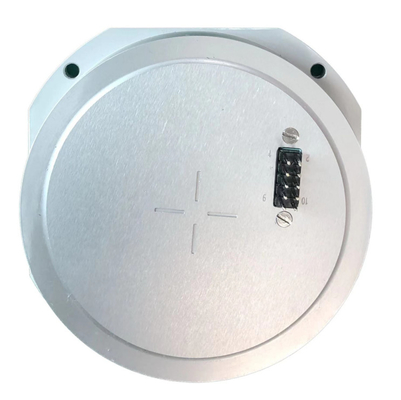

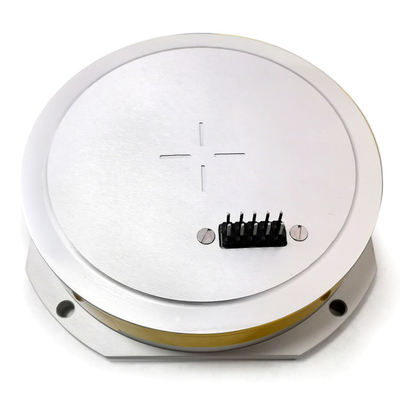

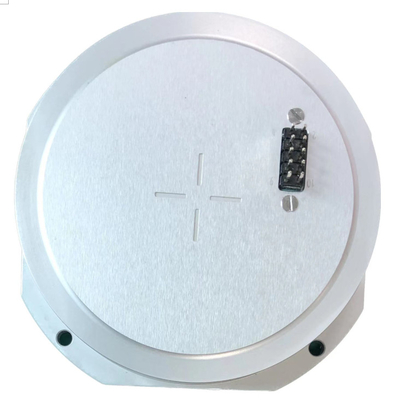

Żyroskop światłowodowy o wysokiej wydajności, zastępczy czujnik żyroskopowy Vg910 Czujnik prędkości kątowej

Nazwa marki:	Firepower
Numer modelu:	MFOG910
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa produktu:

żyroskop jednoosiowy

Skala:

-250~+250º/s

Całkowite wymiary:

82×82×20mm

Współczynnik skali:

7 ± 0,5 mv st./s

Napięcie zasilania:

Losowe wibracje:

6,06 g, 20 ~ 2000 Hz

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

100/miesiąc

Podkreślić:

Czujnik prędkości kątowej pojedynczej osi

żyroskop światłowodowy

żyroskop światłowodowy 2000 Hz

Opis produktu

Wysoka wydajność niska cena żyroskop światłowodowy żyroskopowy czujnik prędkości kątowej zamiennik czujnika żyroskopowego Vg910

1 Przegląd

Niniejszy dokument określa wymagania i metody użytkowania jednoosiowego żyroskopu światłowodowego VG-910 (zwanego produktem).Żyroskop ma dwa stany: cyfrowy i analogowy.Użytkownicy mogą dostosować żyroskop z różnymi stanami wyjściowymi zgodnie z różnymi potrzebami.

2 Wprowadzenie produktów

2.1 Zasada

Ten produkt jest bezwładnościowym czujnikiem prędkości kątowej opartym na optycznym efekcie Sagnaca, który służy do pomiaru prędkości kątowej nośnika wzdłuż czułej osi produktu.

2.2 Funkcjonować

Dla stanu symulacji funkcje odpowiadają:

1) Żyroskop stanu analogowego: zapewnia jeden kanał informacji analogowych o prędkości kątowej (sygnał napięciowy).

2.3 Zakres zastosowania

Produkty nadają się głównie do inercyjnego systemu nawigacji, systemu pozycjonowania i orientacji, systemu pomiaru położenia, systemu stabilizacji serwomechanizmu i innych zastosowań.

2.4 Kompozycja

Główne składniki produktu są następujące:

1) Ścieżka optyczna zawiera źródło światła SLD, światłowód re, zintegrowany optyczny modulator fazy, sprzęgacz światłowodu i fotodetektor;

2) Obwód zawiera obwód sterujący źródłem światła oraz płytkę obwodu wykrywającego i sterującego sygnałem;

3) Części konstrukcyjne żyroskopu.

3. Główne wymagania techniczne

3.1 Funkcja

Wyjściowa informacja analogowa prędkości kątowej (sygnał napięciowy).

3.2 Skład

Główne składniki produktu są następujące:

4) Ścieżka optyczna zawiera źródło światła SLD, światłowód re, zintegrowany optyczny modulator fazy, sprzęgacz światłowodu i fotodetektor;

5) Obwód zawiera obwód sterujący źródłem światła oraz płytkę obwodu wykrywającego i sterującego sygnałem;

3) Części konstrukcyjne żyroskopu.

3.3 Wymiary zewnętrzne i montażowe

Wymiary całkowite (mm): 82 × 82 × 20 (dł. × szer. × wys.);

Wymiary montażowe (mm): (60,8 ± 0,1) × (60,8 ± 0,1) (dł. × szer.), Φ3,6 mm × 4, jak pokazano.

Żyroskop światłowodowy o wysokiej wydajności, zastępczy czujnik żyroskopowy Vg910 Czujnik prędkości kątowej 0

3.5 Główne parametry wydajności
Aby uzyskać szczegółowe informacje, zapoznaj się z głównymi parametrami użytkowymi produktu.

Numer seryjny	Obiekt testowy	Jednostka	Wymagania techniczne
1	Całkowite wymiary	mm	82×82×20
2	Współczynnik skali	mv/°/s	7±0,5
3	Temperatura robocza	℃	-40~+60
4	Skala	°/s	-250~+250
5	Polaryzacja wyjściowa	——	Obrót zgodnie z ruchem wskazówek zegara generuje napięcie dodatnie
6	Napięcie zasilania	w	+5
7	Losowe wibracje	——	6,06 g, 20 ~ 2000 Hz
