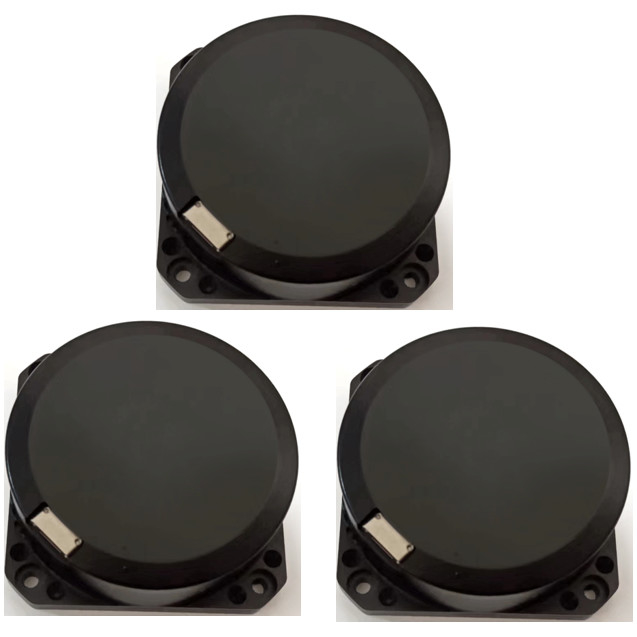

Inercyjny czujnik prędkości kątowej, żyroskop optyczny z efektem Sagnaca w pętli zamkniętej

Nazwa marki:	Firepower
Numer modelu:	F98B
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	200/MIESIĄC

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Rozmiar:

98×98×35mm

Czas rozpoczęcia:

≤3 min

zerowa stabilność biasu:

≤0,02°/godz

Powtarzalność zerowa:

≤0,02°/godz

Współczynnik błądzenia losowego:

≤0,001º/h1/2

Nieliniowość współczynnika skali:

≤20ppm

Szczegóły pakowania:

Pudełko z gąbką +

Możliwość Supply:

200/MIESIĄC

Podkreślić:

Czujnik prędkości kątowej efektu Sagnaca

czujnik żyroskopowy 20 ppm

żyroskop optyczny z efektem Sagnaca

Opis produktu

Inercyjny czujnik prędkości kątowej Optyczny efekt Sagnaca Żyroskop Czujnik żyroskopowy w pętli zamkniętej

Ten produkt jest bezwładnościowym czujnikiem prędkości kątowej opartym na optycznym efekcie Sagnaca, który służy do pomiaru prędkości kątowej nośnika wzdłuż czułej osi produktu.Jednostką wykrywającą prędkość kątową produktu jest pierścień światłowodowy, cyfrowy obwód wykrywania w pętli zamkniętej służy do wydobywania różnicy ścieżki optycznej propagacji światła zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara, spowodowanej zewnętrzną fizyczną szybkością kątową i wykrywanej przez pierścień światłowodowy, oraz W międzyczasie sygnał różnicy ścieżek optycznych jest konwertowany na sygnał napięciowy do sprzężenia zwrotnego i sterowania w pętli zamkniętej, dzięki czemu realizowana jest modulacja i demodulacja sygnału, a cel wykrywania sygnału prędkości kątowej o wysokiej precyzji jest osiągany.

Numer seryjny	Obiekt testowy	Jednostka	Wymagania techniczne
1	Całkowite wymiary	mm	98×98×35
2	Czas rozpoczęcia	min	≤3
3	Zerowa stabilność stronniczości (10 s wygładzanie, 1σ)	º/godz	≤0,02
4	Powtarzalność zerowa	º/godz	≤0,02
5	Współczynnik błądzenia losowego	º/h1/2	≤0,001
6	Nieliniowość współczynnika skali	ppm	≤20
7	Powtarzalność współczynnika skali	ppm	≤20
8	Temperatura robocza	℃	-40~+60
9	Temperatura przechowywania	℃	-50~+70
10	Zakres dynamiczny	(°)/s	±300
11	Napięcie zasilania	V	+5V
12	Pobór mocy w stanie ustalonym	W	<4

Rozmiar

Wymiary całkowite (mm): (98 ± 0,1) × (98 ± 0,1) × (35 ± 0,1) (dł. × szer. × wys.);

Wymiary montażowe (mm): (80 ± 0,1) × (80 ± 0,1) (dł. × szer.), Φ5,4 mm × 4

Inercyjny czujnik prędkości kątowej, żyroskop optyczny z efektem Sagnaca w pętli zamkniętej 0

Interfejs połączenia elektrycznego

Numer punktu	Definicja	Komentarz
1,9	+5V	Wejście zasilania
2,10	GND	Uziemienie zasilania
5	RXD+	Sortowanie różnicowe żyroskopu i korygowanie
13	RXD-	Negatywne bramkowanie różnicowe żyroskopu
6	TXD+	Wyjście różnicowe żyroskopu dodatnie
14	TXD+	Wyjście różnicowe żyroskopu ujemne
3,4,7,8,11,12,15	——	Skryty
