Żyroskop światłowodowy Micro Nano Wysoka dokładność Wyjście analogowe FOG

Nazwa marki:	Firepower
Numer modelu:	FCG24D
MOQ:	1
Cena £:	1600 USD
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Tryb wyjściowy:

Analog

Złącze:

Płyta spawalnicza

Zmierz oś:

Konsumpcja:

≤0,7w

Zasilanie:

5(±0,15) V

Przypadkowy spacer:

≤0,1°/√h(1σ)

Szczegóły pakowania:

Pudełko z gąbką +

Możliwość Supply:

100/miesiąc

Podkreślić:

Płyta spawalnicza żyroskop światłowodowy

żyroskop światłowodowy Micro Nano

żyroskop światłowodowy o wysokiej dokładności

Opis produktu

Żyroskop światłowodowy Micro-Nano Wysoka dokładność Niski koszt FOG

1 Zakres

Niniejszy dokument określa wymagania i metody użytkowania i konserwacji żyroskopu światłowodowego FCG-24 micro-nano (w skrócie produkt).

2 Referencje i normy

GJB1649-1993 Program kontroli ESD dla produktów elektronicznych

3 Definicje

Nic.

4 Wprowadzenie do produktu

4.1 Przegląd produktu

Żyroskop światłowodowy FCG-24 micro-nano (zwany dalej tym produktem) to czujnik prędkości kątowej integrujący optykę z wyjściem analogowym, mechanikę i elektronikę.Opiera się na efekcie Sagnaca, integruje różne urządzenia z mikro-nanowłóknami i realizuje proces wykrywania poprzez wykrywanie, przetwarzanie i przesyłanie zwrotne różnicy faz generowanej przez dwie wiązki światła rozchodzące się w przeciwnych kierunkach.

Ten produkt składa się głównie z elementów ścieżki optycznej, elementów obwodów i elementów konstrukcyjnych.Charakteryzuje się prostą strukturą, brakiem części ruchomych, części zużywających się, szybkim startem, niewielkimi rozmiarami, niewielką wagą i tak dalej.I można zastosować do tej kontroli postawy i pomiaru przewoźnika.

4.2 Skład

Produkt składa się głównie z następujących składników:

A) zespół ścieżki optycznej;

B) płytka obwodu sygnału wykrywania i sterowania;

C) Szkielet pierścieniowy światłowodu, skorupa i inne części konstrukcyjne;

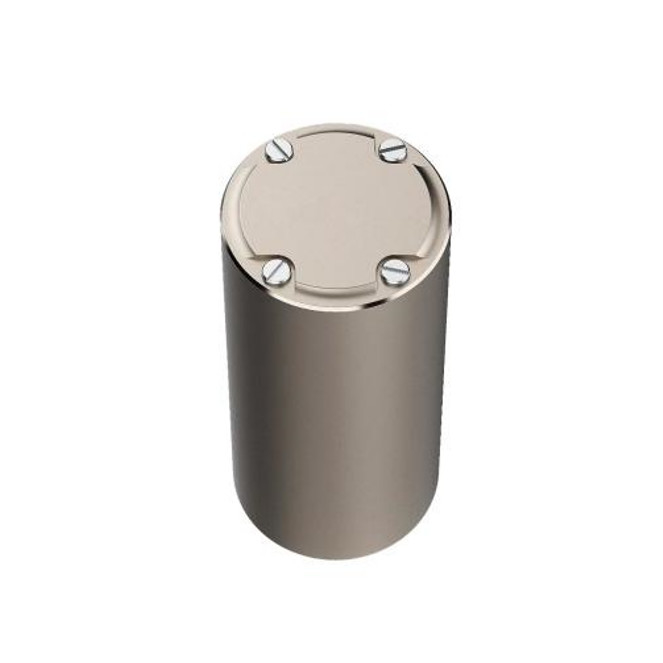

4.3 Wygląd i wymiary

Produkt ma kształt cylindryczny i ma wymiary całkowite φ24 mm × 40 mm

Ryc. 1 Szkicowy rysunek żyroskopu światłowodowego mikro-nano FCG-24

4.4 Waga

≤40g.

4.5 Temperatura pracy

-40℃~+65℃.

4.6 Temperatura przechowywania

-55℃~+85℃.

4.7 Losowe wibracje

Losowy poziom wibracji: 20g, zakres częstotliwości: 20Hz ~ 2000Hz.

Tabela 1 Główne parametry wydajności

Przedmiotów	FCG24D	Jednostka
Tryb wyjściowy	Analog
Złącze	Płyta spawalnicza
Oś	1
Konsumpcja	≤0,7	w
Zasilacz	5(±0,15)	V
Przypadkowy spacer	≤0,1	°/√h(1σ)
Zakres	≥500	°/s
Odchylenie (10s,1σ)	≤2	°/godz
stronniczość (Allan)	≤0,2	°/godz
Powtarzalność odchylenia (Allan)	≤0,2	°/godz
Współczynnik skali	4	mv/° /s
Współczynnik skali Nieliniowość	≤1000	PPM(1σ)
Czas rozruchu	≤1	s
Pasmo	450	Hz
Temp. pracy	-45~+70	℃
Temperatura przechowywania	-55~+85	℃
Wibracja	20~2000,0,04	Hz,g²/Hz
Wymiary	Φ24*40	mm
Waga	≤30	g
