Zintegrowany system nawigacji bezwładnościowej z zamkniętą pętlą światłowodową Pomiar mobilny

Name: Zintegrowany system nawigacji bezwładnościowej z zamkniętą pętlą światłowodową Pomiar mobilny
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300F
Price: 5,000.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	GI300F
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS

Produkt:

MGŁA INS

Dokładność kursu:

0,1°

Dokładność postawy:

0,02° （RMS）

Zasięg żyroskopu:

±400°/s

zerowa stabilność biasu:

≤100µg

zakres akcelerometru:

±20g

Szczegóły pakowania:

gąbka + karton

Możliwość Supply:

500/miesiąc

Podkreślić:

System nawigacji inercyjnej w pętli zamkniętej

system nawigacji inercyjnej FOG INS

system nawigacji inercyjnej o wysokiej precyzji

Opis produktu

Zintegrowany system nawigacji optycznej w pętli zamkniętej, wysokiej precyzji mobilne systemy pomiarowe

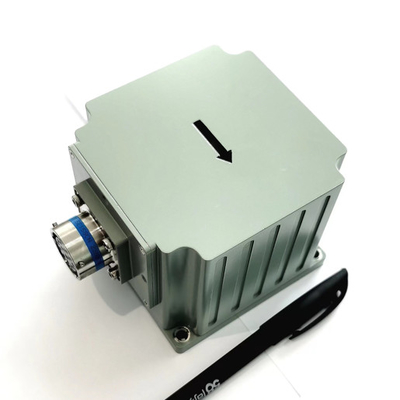

Zintegrowany system nawigacyjny GI300F-INS oparty na żyroskopie i akcelerometrze optycznym o zamkniętej pętli o wysokich kosztach,i jest realizowany za pomocą algorytmu nawigacji i obliczeń wielosensorów, który spełnia wymagania precyzyjnego pomiaru informacji o postawie, kierunku i pozycji w obszarach zastosowań mobilnych systemów pomiarowych średniej i wysokiej precyzji,średnie i duże bezzałogowe statki powietrzne, itp.

Projekt	Warunki badania	Wskaźniki
Dokładność pozycjonowania	Zewnętrzny system GNSS ważny, pojedynczy punkt	Lepsza niż zewnętrzna dokładność pozycjonowania satelitarnego
	Zewnętrzne GNSS Właściwe, RTK	Lepsza niż zewnętrzna dokładność pozycjonowania satelitarnego
	Utrzymanie poziomu poziomego o czysto inercyjnej pozycji1	80m/5min ((CEP)) 500m/10min ((CEP) 1.5nm/30min ((CEP)
	Pozycja pozioma w połączeniu prędkości powietrza	00,8 nm/30 min (CEP)
Dokładność kursu	Jednorazowa antena (RMS)	0.1°3
	Podwójna antena (RMS)	0.2 °/L (L = długość linii wyjściowej) (RMS)
	utrzymanie kursu (RMS)	0.2°/30min ((RMS),00,5°/h
	Dokładność poszukiwania północy (RMS)	0.2 ° SecL, podwójne ustawienie pozycji przez 15 min 1.0 ° SecL, jednoosobowe ustawienie 5-10 min
Dokładność postawy	GNSS jest ważny	00,02° ((RMS)
Dokładność postawy	Utrzymanie pozycji (załamanie GNSS)	0.2°/30min ((RMS),00,5°/h (RMS)
Dokładność prędkości	Właściwy system GNSS, pojedynczy punkt L1/L2	0.1m/s ((RMS)
Gyroskop	Zakres pomiarowy	± 400°/s
Gyroskop	Stabilność zerowa	≤ 0,3°/h
Akcelerometr	Zakres pomiarowy	± 20 g
Akcelerometr	Stabilność zerowa	≤ 100 μg
Wymiary fizyczne i właściwości elektryczne	napięcie	9-36V prądu stałego
	Zużycie energii	≤ 12 W (stan stacjonarny)
	Interfejs	Dwukanałowy RS232, 1-kanałowy RS422, 1-kanałowy PPS (poziom LVTTL/422)
	Wielkość	92.0 mm × 92,0 mm × 81,0 mm (L, W, H)
	Waga	≤1,2 kg
Charakterystyka środowiskowa	Temperatura pracy	-40°C~+60°C
	Temperatura przechowywania	-45°C~+70°C
	Wibracje	5 ~ 2000Hz, 6,06 G (z amortyzatorem)
	Wpływ	30 g, 11 ms (z wstrząsem)
	Długość życia	> 15 lat
	Nieprzerwany czas pracy	>24h
Ograniczenie wysokości ≤ 5000 m
ograniczenie prędkości ≤ 500 m/s
Uwaga: Położenie jest prawidłowe; W przypadku zastosowania w powietrzu przed połączeniem prędkości lotniczej przeprowadza się manewr zwrotny, przy czym badanie obejmuje prędkość lotu wynoszącą 150 km/h; warunki na pokładzie muszą być mobilne;
