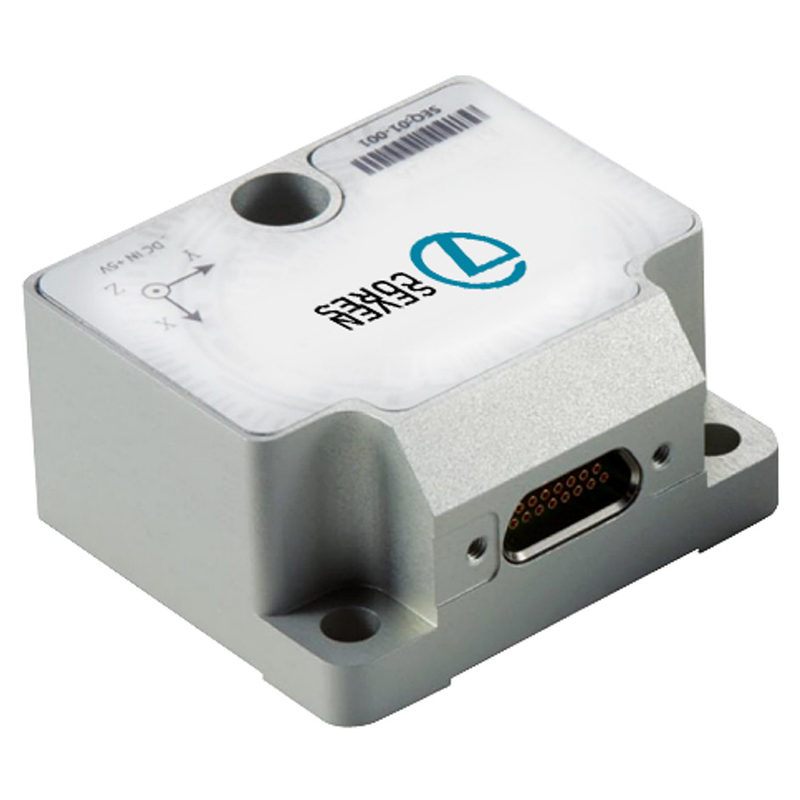

Wysokowydajny bezwładnościowy zespół pomiarowy Wymień STIM210 Pure IMU 3 Axis Gyro

Name: Wysokowydajny bezwładnościowy zespół pomiarowy Wymień STIM210 Pure IMU 3 Axis Gyro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	IMU3
MOQ:	1
Cena £:	2000~2500 USD
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS

Nazwa produktu:

Czysty IMU

zakres pomiarowy żyroskopu:

±400°/s

Stabilność zerowego obciążenia:

≤ 10°/H

Przypadkowy spacer:

≤ 0,2 °/√ H

Zerowa czułość przyspieszenia odchylenia:

≤ 1 °/H/G

Podkreślić:

IMU3 bezwładnościowa jednostka pomiarowa

bezwładnościowa jednostka pomiarowa STIM210

3-osiowy akcelerometr ROHS

Opis produktu

IMU3 Wysokowydajny bezwładnościowy czujnik jednostki pomiarowej Wymień STIM210 Pure IMU 3-osiowy 3-osiowy akcelerometr żyroskopowy

Zespół mikro żyroskopu składa się z trójosiowego żyroskopu, czujnika temperatury, płytki do przetwarzania sygnału, struktury i niezbędnego oprogramowania i służy do pomiaru trójosiowej/dwuosiowej prędkości kątowej nośnika i wyprowadzania trzech dane dotyczące prędkości kątowej podlegające kompensacji błędów (w tym kompensacji temperatury, kompensacji niewspółosiowości instalacji, kompensacji nieliniowej itp.) przez port szeregowy RS-422 zgodnie z uzgodnionym protokołem komunikacyjnym.

1.1.1 Specyfikacje żyroskopu

Zakres pomiarowy: ± 400 °/s
Stabilność zero-bias (przy wariancji Allana): ≤ 1 °/H
Stabilność zero-bias (1s gładka, 1σ, temperatura pokojowa): ≤ 10 °/H
Błąd zerowego odchylenia w pełnym zakresie temperatur: ≤ 20 °/H
Spacer losowy: ≤ 0,2 °/√ H
Powtarzalność zero-bias: ≤10°/h
Czułość przyspieszenia zerowego odchylenia: ≤ 1 °/H/G
Rozdzielczość: ≤ 0,001 °/s
Nieliniowość współczynnika skali: ≤ 100ppm
Powtarzalność współczynnika skali: ≤ 100ppm
Sprzęg krzyżowy: ≤ 0,1%
Przepustowość: ≤250Hz
Waga: (52 ± 5) G

1.1.2 Wymagania dotyczące zasilania

Napięcie zasilania: (+ 5 ± 0,5) V (DC);
Prąd zasilania: prąd roboczy < 0,3A;

1.1.3 Adaptacja środowiskowa

Temperatura pracy: (-45 ~ 85) ℃
Temperatura przechowywania: (-55 ~ 105) ℃
Wibracje: 10 ~ 2000Hz, 6.06g
Uderzenie: 5000G, 0.1ms

Zarys rysunku mikro żyroskopu

Wysokowydajny bezwładnościowy zespół pomiarowy Wymień STIM210 Pure IMU 3 Axis Gyro 0

Numer węzła	Definicja węzła	Rodzaj	Wyjaśnić
1	GND	DOSTARCZAĆ	Uziemienie mocy(4)
2	ExtTrig	WEJŚCIE	Zewnętrzne źródło wyzwalania(3)
3	VSUP	DOSTARCZAĆ	Dodatni koniec zasilania produktu, zasilacz regulowany DC + 5V
4	TxD+	WYJŚCIE	Dodatni zacisk interfejsu wyjściowego RS422 produktu;
5	TxD-	WYJŚCIE	Produkt interfejs wyjściowy RS422 ujemny zacisk
6	PODWOZIE	PODWOZIE	Produkt mechanicznie izolowany od uziemienia zasilania
7	GND	WEJŚCIE	Uziemienie sygnału(4)
8	NRST	WEJŚCIE	Sygnał resetowania(2)
9	RxD-	WEJŚCIE	Interfejs odbioru produktu RS422 ujemny zacisk
10	RxD+	WEJŚCIE	Produkt RS422 odbierający interfejs dodatni zacisk

Wymiar
