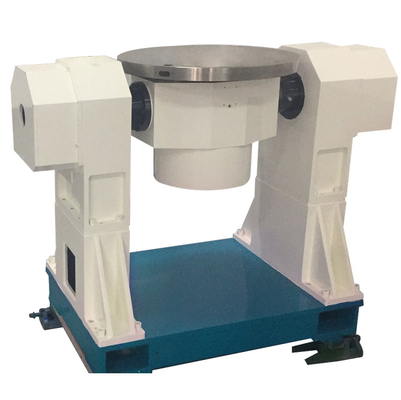

Gramofon 2-osiowy typu stołu do urządzenia bezwładnościowego i czujników

Badanie i kalibracja zestawu obrotowego o dwóch ośach dla urządzenia inercyjnego i czujników

I. Główne zastosowania i funkcje

Tabela obrotowa to urządzenie do badań struktury typu stołowego produkowane przez naszą firmę, które może być stosowane do wykrywania i testowania jednostki pomiarowej inercji,i może być również stosowany do kalibracji i pomiaru dwuwymiarowego kąta obrotu innych przyrządów.

Główne funkcje:

1. Dokładny kąt obrotu pierścienia wewnętrznego i pierścienia zewnętrznego oraz kąt wyświetlania;

2Funkcja ustawienia poziomego;

3. Ustawić i ukierunkować na pozycję instalacji;

4. Pierścień skali na mechanicznym ciele stołu realizuje wstępne wskazanie kąta;

5. Mechaniczne ciało stołu wykorzystuje koło ręczne i uchwyt do obsługi ręcznego indeksowania;

6. Wał pierścieniowy wewnętrzny i wał pierścieniowy zewnętrzny mają mechaniczną funkcję blokowania;

7. Elektroniczne pudełko z cyfrowym wyświetlaczem ma interfejs RS232.

II. Główne wskaźniki techniczne

1Ogólne wymiary: ciało stołu 900 mm (750 mm (900 mm).

Całkowita masa: około 650 kg.

3. Stolik z mechanicznym nadwoziem stołu

(1) Materiał na stole: HT250

(2) Rozmiar stołu (wykonalny): (450mm/ (320mm.

(3) Płaska stołu: 0,02 mm.

(4) Wyciąg powierzchni stołu: 0,03 mm.

(5) Formularz montażu obciążenia stołu: równomierne rozłożenie row T w kształcie litery "M".

(6) Pojemność nośna: masa ładunku nie może być mniejsza niż 50 kg; wysokość ładunku nie może być większa niż 200 mm.

4Wnętrzny wał pierścieniowy

(1) Zakres kątów: ciągły i nieskończony

(2) Błąd obrotu nachylenia: ± 1,5 (

(3) Dokładność pomiaru pozycji kątowej: ± 3 (

(4) Rozdzielczość ekranu: 0,36 (

(5) Powtarzalność pomiaru pozycji kątowej: 2 (

(6) Wyświetlacz: 0 ~ 359.9999 °

5. Wał pierścieniowy zewnętrzny

(1) Zakres kąta; (90(

(2) Błąd obrotowy nachylenia: ± 2 (

(3) Dokładność pomiaru pozycji kątowej: ± 5 (

(4) Rozdzielczość ekranu: 0,36 (

(5) Powtarzalność pomiaru pozycji kątowej: 2 (

(6) Tryb wyświetlania: 0-359,9999 °;

6Błąd prostopadłości dwóch osi: ± 5 (

7Zakres regulacji poziomej: (2 (

8Dokładność ustawienia poziomego: 3

III. Warunki stosowania

Temperatura otoczenia: 20 °C (5 °C)

2Względna wilgotność 80% RH.

3. gramofon jest umieszczony na podstawie izolacyjnej od wibracji.

4Przepływ powietrza w laboratorium z gramofonem jest stabilny, bez zakłóceń elektromagnetycznych, i nie ma gwałtownych wibracji i uderzeń wokół.

5Oporność izolacyjna: odporność izolacyjna pomiędzy punktami izolowanymi oraz pomiędzy punktami izolowanymi a powłoką nie może być mniejsza niż 20 M.
