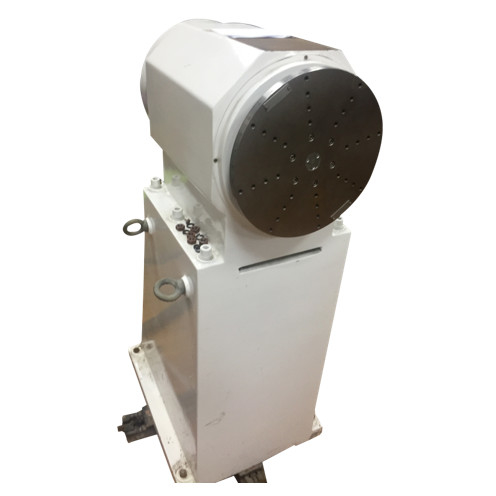

Test nawigacji bezwładnościowej Gramofon jednoosiowy 10 kg z komorą termiczną

automatyczna symulacja i testowanie INS gramofonu, inercyjne stanowisko badawcze z komorą termiczną​

Główne wskaźniki techniczne

1. Blat mechanicznego korpusu stołu

①Materiał blatu: stal nierdzewna

② Maksymalny ciężar blatu stołu: 30 kg

③ Rozmiar stołu: Φ320mm

④ Płaskość stołu: 0,02 mm

⑤ Bicie czoła stołu: 0,05 mm

⑥ Otwór na śrubę mocującą na stole: 25 mm (kształt promieniowy, 5 otworów × 8 linii równomiernie rozłożonych)

⑦Wyciek strumienia magnetycznego: mniej niż 1mT

2. Dokładność obrotu wału: ± 3″

3. Zakres pozycji kątowej: 0.0000 ° ~ ± 359,9999 °

4. Dokładność położenia kątowego: ± 3″

5. Rozdzielczość kątowa 0,0001 °

6. Zakres prędkości kątowej 0,001 °/s ~ 1000 °/s
